超声波加湿器，是将超声波振荡电能转换成机械能，用风扇办水雾吹到加湿器外面，湿润房间的空气，
改善室内湿度和环境。

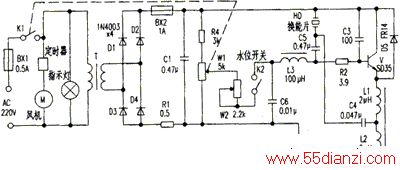

附图为加湿器电路原理图。合上电源开关K1，风机运转、指示灯点亮，220V市电通过变压器T降压，经D1～D4桥式整流，滤波后得到48V电压，给超声波振荡点亮供电。V(SD35)、L1、L2、L3、C3、C4、C5和换能片等组成超声波振荡器，当电源接通后，48V经R4、W1、W2分压送至晶体管V基极，V开始导通，鱿鱼有电感元件L1~L2的反电势作用，晶体管V不能瞬间饱和，通过电容C4、C5和L3的反馈，使V饱和导通。由于电感L上的电流不能突变，又因L1、L2、和L3的极性相反，使得V的电流开始减小，通过正反馈电容C4、C5，使V的b－e极电流进一步减小至截止。又由于电感L的作用，使V又从截止到饱和，周而复始形成超声波振荡。D5的作用是保护V不被击穿。振荡器的电能通过换能片HD转换成机械能将水雾化。调节W1可改变振荡幅度的大小。W1装在面板上供调节，W2设置在机内作为微调。K2为干簧管水位探测开关，当水位下降到一定高度时，装在浮子里的磁钢随水位下降，使干簧管断开、v停振，提醒用户加水。
