深圳圣兰德公司生产的多功能变频式电子驱虫器电路分析

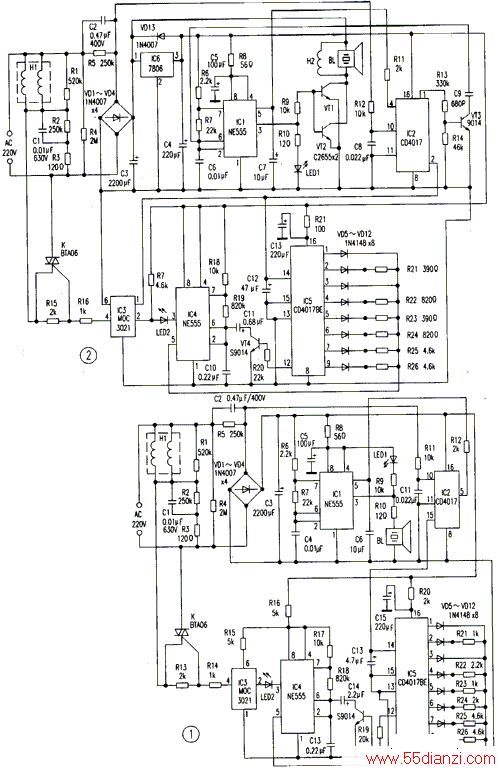

该驱虫器目前市售有两种型号：一种为常规型，输出功率标称7W，见图1；另一种为增强型，输出功率标称15W，见图2。

一、工作原理简述

220V交流电经电容降压、桥式整流后提供12V电源。整机电路由时钟振荡器、计数器、多谐振荡和音频输出电路等组成部分。电路工作时，可同时产生电磁波、超声波和红外波，且三种波的频率不断交替变化刺激老鼠、蟑螂等害虫的听觉系统和神经系统，使其不适和不快，从而产达到驱虫目的。

时钟振荡器和多谐振荡器由时基集成电路NE555和有关外围元件组成，它可产生20kHz~64 kHz的超声波信号。

计数器由集成电路CD4017BE和VD5~VD12及多只阻容元件组成。它是CMOS十进制计数器，具有十个解码输出端轮流输出高电平，通过外接二极管（VD5~VD12）和电阻（R21~R26）去控制555，产生8个离散的频率信号。

其中15W音频输出电路由VT1、VT2三极管及BL电压陶瓷喇叭组成，7W的驱虫器则直接由555的3脚输出给BL。

LED1为红外发射二极管，发出不同频率的红外光波。LED2为Ф5㎜发光二极管，它受控发出间隙亮/熄的电磁波。值得一提的是，IC3为光电耦合器，其输出可控制双向晶闸管的触发脚。当输入端的红外发光二极管区获电发出红外光时，触发双向晶闸管导通，使H1发出电磁波。IC3的红外发射一般为10mA，但此处实测要20 mA才能触发，因此可选用MOC3021等型号的光电耦合器替换。

二、常见故障检修

     经常出现的故障，一是无电源，多数为C2被击穿，C2可选用630V 0.47μF电容代替。二是LED2发光但不间停，一直亮着。三是无超声波输出，即555不工作，换一只555即可排除。有无超声波输出，可通过AM收音机的接收来判断。
