（－０．７２９）］／（１．８５４－１．０６７）＝－０．６８６；
以第３、４行数据计算，ＫＣ值为０．６８２。可见实测值与理论计算值很接近。
３．由Ｕ／Ａ等构成的比较器的测试

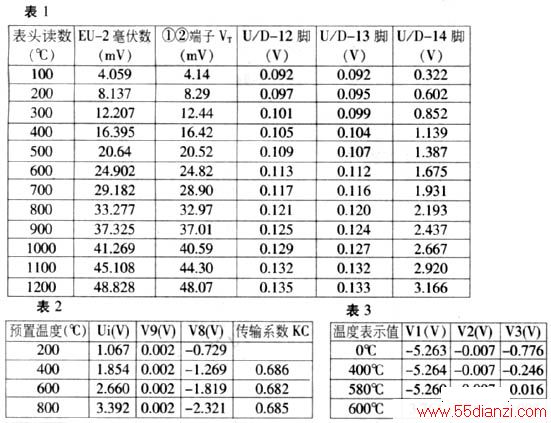

调整温度预置旋钮，使之指向６００℃。调整外加电压ＶＴ，使电炉温度表分别指向０℃、４００℃、５８０℃、６００℃时，实测Ｕ／Ａ各脚电压值如表３所示。
由于ＶＲ４预置在６００℃，Ｕｉ不变，Ｕ／Ｃ的{8}脚电压也不变。Ｕ／Ａ的Ｖ３随着ＶＴ的升高而升高，当模拟的电炉温度上升到预置的温度６００℃时，Ｖ３大于Ｖ２，比较器输出电压Ｖ１由低电位翻转为高电位。表３各参数描述了这一过程。例如：在５８０℃时，Ｖ１＝－５．２６０Ｖ，Ｖ２＝Ｖ１×Ｒ０３／（Ｒ０６＋Ｒ０３）＝－５．２６０×０．０１／（５．１＋０．０１）＝－０．０１（Ｖ），实测值为－０．００７Ｖ；此时Ｖ３的实测值为－０．０１６Ｖ，Ｖ３＜Ｖ２，故Ｖ１为低电平。ＶＴ上升，Ｖ１４、Ｖ３随之上升，当Ｖ３刚刚大于Ｖ２＝－０．００７Ｖ时，Ｖ１快速跳变到３．７６４Ｖ。此时，Ｖ２＝３．７６４×０．０１／（５．１＋０．０１）＝０．００７Ｖ，与实测值相等。尽管表中对极小数值的测试结果误差较大，但足以说明问题。
４．由Ｕ／Ｂ等构成的施密特触发器的测试
调ＶＲ４，使预置温度为６００℃。调ＶＴ，使温度表指示在５８０℃时，实测Ｖ５＝０．６５９Ｖ，Ｖ６＝－５．２１２Ｖ，Ｖ７＝３．４８０Ｖ；温度表指示在６００℃时，实测Ｖ５＝－０．８０７Ｖ，Ｖ６＝３．７３３Ｖ，Ｖ７＝－４．２７７Ｖ。当Ｖ６值由较低电平升高到－０．２４３Ｖ时，输出电压Ｖ７由高电平翻转为低电平，接着再减小Ｖ６值，当其下降到－０．５４Ｖ时，Ｖ７从低电平翻转到高电平。施密特触发器的回差约为－０．２４３－（－０．５４）＝０．２９７（Ｖ）。
三、正常工作状态电炉电气系统工作过程
在测试状态下的检查维修工作完成后，即可恢复温控器与炉体的电气连接，使整个电炉处于正常运行状态。现以升温与恒温两个阶段叙述工作过程：
在热处理过程中，使用者首先预置所需达到的温度值，根据电压、电流表的指示值，调整粗、细调旋钮，改变导通角，达到自己需要的加温速度。保持恒温的时间他们也都有经验值。今假定预置温度为６００℃，粗细调旋钮都置于中间位置，接通交流电源，绿灯点亮，电炉进入了升温过程：由于刚开机，电炉温度很低，热电偶产生的直流毫伏数很小，Ｕ／Ｄ的{12}脚电压很低，Ｖ１４很低，此时由表２查得Ｕｉ为２．６６Ｖ，Ｖ８固定为－１．８１９Ｖ亦较低，Ｖ８和Ｖ１４共同作用到Ｕ／Ａ的{3}脚，使Ｖ３很低，导致Ｖ１很低，Ｖ６很低，Ｖ７很高，致使ＺＤ１和三极管Ｇ的ＢＥ结正偏而导通，绿灯点亮，Ｇ导通，继电器Ｊ工作，常开触点（即标有总、低的黄、绿色导线）接通，图１（见上期第六版）中的变压器Ｂ１次级{3}端与全桥的上接点接通，可控硅即可获得触发脉冲而导通，电炉处于加热状态。随着电炉温度↑→热电偶产生的毫伏数↑→Ｖ１２↑→Ｖ１４↑→Ｖ３↑，此时Ｖ８固定，当电炉温度接近预置温度６００℃时，Ｖ１４刚刚抵消Ｖ８对Ｖ３的影响，使Ｖ３刚刚高于Ｖ２，即使Ｕ／Ａ处于饱和或者截止状态，其输出电压Ｖ１都在－５．２６Ｖ到＋５Ｖ范围内，经大电阻Ｒ０６和小电阻Ｒ０３分压，Ｖ２的计算值为－０．０１Ｖ到＋０．００７Ｖ，其实测值为－０．００７Ｖ到＋０．００７Ｖ，可以说，Ｖ２≈０（Ｖ）。此时Ｖ３＞Ｖ２，Ｕ／Ａ输出电压Ｖ１由负值电压迅速跳变到正值电压，Ｖ６也上跳，Ｖ７由＋３．４７６Ｖ下跳到－４．２６４Ｖ，ＺＤ１和Ｇ截止，ＺＤ２导通，红灯点亮，Ｊ断电，“低”、“总”导线断开，Ｂ１的{3}端与全桥断开，可控硅截止，电炉停止加温。随着炉体温度的下降，热电偶产生的毫伏数下降→Ｖ１２、Ｖ１４、Ｖ３↓，当Ｖ３＜Ｖ２时，Ｖ１、Ｖ６↓→Ｖ７↑，红灯灭，绿灯亮，Ｊ工作，常开触点重新闭合，可控硅导通，电炉恢复加温．．．．．．进入了恒温保持状态。
断偶保护：热电偶一旦断开，①端电压迅速上升，Ｖ１２、Ｖ１４、Ｖ３↑→Ｖ１、Ｖ６↑→Ｖ７↓→Ｊ断开，电炉停止加热。进入保护状态。
元件代换：我用ＫＰ５０－８代换３ＣＴ５０Ａ／６００获得成功。
ＫＰ５０－８主要参数为：ＩＴ（ＡＣ）＝５０Ａ，通态电流。ＶＴＭ ＝１．３Ｖ，通态峰值电压。Ｖ（ＤＲＭ／ＲＲＭ）＝８００Ｖ， 断态重复峰值电压。Ｉ（ＤＲＭ／ＲＲＭ）＝２ｍＡ，反向重复峰值电流。ＩＧＴ＝１０ｍＡ，门极触发电流。ＶＧＴ＝１．０Ｖ，门极触发电压。
Ｄｕ／ｄｔ＝５００Ｖ／μｓ，断态电压临界上升率。
山东 赵祥学
