PF-4型恒温仪电路原理

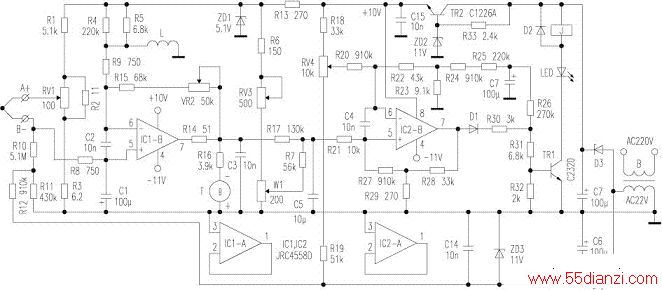

    该恒温仪广泛应用于各种电加热炉作为恒温控制，实绘电路如附图所示，整个电路包括温度检测电路、温度表控制电路、温度调节电路、控制电路及稳压电源电路。
　　１．温度检测电路
　　Ｒ１、Ｒ２／ＲＶ１、Ｒ３构成分压取样电路，Ｒ１１、Ｒ１２构成分压负基准电压，Ａ、Ｂ接热电偶，热电偶引线有正负极之分。热电偶感应的热电动势正比于炉温，该变化的热电动势经Ｒ８向Ｃ１延时充电后加到ＩＣ１{5}脚。ＲＶ１是热电偶温度补偿电阻。
　　２．温度表控制电路
　　Ｔ是一个磁电式微安表，用来监视电热炉内的工作温度。热电动势信号经ＩＣ１－Ｂ放大后从{7}脚输出负信号电平，一路经Ｒ１６加到温度表下；另一路去控制电路，Ｒ１５、ＲＶ２为负反馈元件。
　　３．温度调节电路
　　Ｒ１８、ＲＶ４、Ｒ１９分压后为ＩＣ２{6}脚提供基准电压；Ｒ６、ＲＶ３、Ｗ１分压后作温度调节取样电压，与Ｒ７、Ｒ１７一起构成平衡分压电路。调温旋钮逆向扭转时，温度设定降低，顺向扭转时，温度设定升高。ＲＶ４为基准电压微调，改变其阻值可改变ＩＣ２{6}脚电压，一般设定值为０．１Ｖ。
　　４．控制电路
　　ＩＣ２－Ｂ及外围元件共同构成迟滞比较器，担任对输入电平的比较和输出控制。当加到{5}脚的平衡分压电平高于{6}脚时，{7}脚输出高电平，Ｄ１、ＴＲ１导通，继电器Ｊ吸合，控制外部大功率交流接触器工作，由于该继电器的工作电流只有１０ｍＡ左右，故可以与发光二极管串联后由ＴＲ１直接驱动。当温度达到设定值后，{5}脚电平降低，{7}脚输出低电平，ＴＲ１截止，Ｊ释放，ＬＥＤ熄灭。
　　５．稳压电源电路
　　恒温仪电源采用直流双电源：Ｄ３、Ｃ７组成正电源整流滤波电路，ＴＲ２、ＺＤ２、Ｒ３３为简单串联型稳压电路；Ｄ４、Ｃ６组成负电源整流滤波电路，Ｒ３４、ＺＤ３为简单并联型稳压电路。
　　实测正电源稳压输出电路工作电流为２５ｍＡ，负电源稳压输出电路工作电流为１０ｍＡ。
