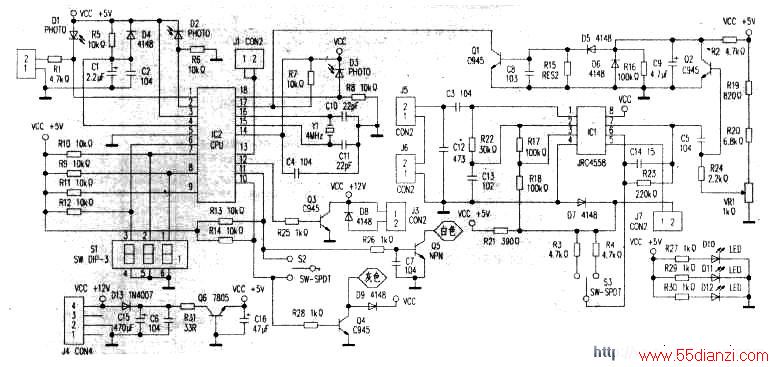

从原理图中可以看出，其电路是用光电二极管的发射和接收来完成对游戏币的计数，用游戏币的滑动来实现对光电管的动态识别。也就是说，输入游戏机内的游戏币，都是在电子线路的监控之中。当有假币时，经过比效放大的信号就会使电路中的继电器不能吸合，那么假币就会从另外的一个通道出来，由于另一个通道没有光电计数，不会有电平输出到CPU 识别，其投入是无效的，这就防止了假币的使用。
在使用时，要用一个样品币夹在线圈比较器上面，由其产生一个比较电压送入运放的⑤脚，当所投的币与样品币材料一样时，其线圈上感应的电压与样品币感应的电压相等，那么由运放组成的比较器就会输出一个脉冲，从电路的⑦脚输出，经过三极管Q2 放大后，输出一个脉冲电压到三极管Q1 的基极，由其给CPU 电路（17）脚输出一个电压脉冲，当CPU（17）脚的电压脉冲正常并幅度够大时，CPU 的⑩脚就会输出一个高电平，继电器会在0.5 秒的时间内吸合一次，让币在设定的时间内从通道内通过。当然，其通过必须与继电器的吸合同步的，要不然的话，币也不会从计数器的通道内过去，也就是说，在CPU 识别的时候，币已经从通道内过去。这一个过程要机械与电路的配合十分紧密。
三极管 Q3 是继电器的驱动管，其基极有高电平时，三极管导通，继电器吸合，游戏币通过。
平时三极管的基极为低电平，继电器处于不导通的状态。图中的D10、11、12 均为发光二极管，其在电路一开始工作时就发光，电压约为1.1V，这与常用的发光二极管的两端电压0.7V 不同，在检修时要注意。电路中的D1、D2 为光电接收管，在其被发光管所发的光照时，其两端的电压不能变化，当有币进入时，并挡在通道中，那么D1 不被光照，两端电压就会有一个跳变，此电压送到CPU 的①脚，与D2 送来的跳变电压一起送入CPU 的信号识别端，当然其电压脉冲是一前一后送到CPU 的①脚和②脚。电路中CPU 的⑥、⑦、⑧，三个脚所接的开关负责工厂模式开关，打在工厂模式时，可以对电路的进币灵敏度进行调节，也是速度调节开关。电路中的VR1为线圈的灵敏度调节，调节其大小可以调节线圈的感应灵敏度。
