DCF系列瓶口封口机电路原理分析

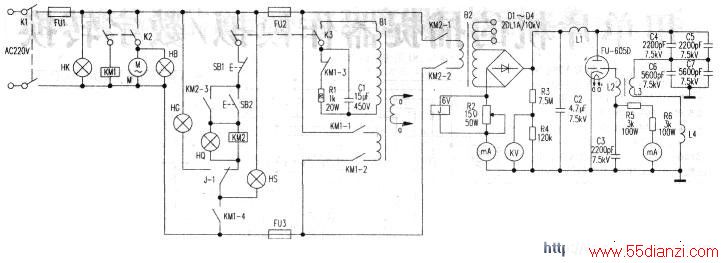

　根据设备实际接线画出原理图（见附图）。

      工作原理
　　
　　1.灯丝预热与高压振荡器
　　
　　当合上总电源开关K1，合上灯丝预热开关K2后，散热风扇M送风。接触器KMI吸合，KM1—1、KM1-2接通。B1次级a、a‘绕组给电子管灯丝送电预热灯丝。接通高压开关K3，此时由于KM1-4已接通，按SB2.KM2吸台，KM2一1、KM2-2接通。由高压变压器B2将AC220V变为AC2800-4000V（由二次侧抽头调节）。经桥式高压硅堆整流后作为振荡器的屏压电源。

　　这样。可防止灯丝未预热就送高压而损坏电子管。由图可见。这是典型的电子管调屏振荡器。L1为阳极扼流圈。12为栅极反馈线圈，R5、R6为栅极偏置电阻。L3、L4、C6、C7组成振荡回路。c4、C5为隔直电容。为了使振荡器的输出功率可调，该机将12反馈线圈与L3振荡线圈同心（L2直径小于13），将L2套在13里。当上下调L2与L3的耦合程度时。就调整了L2的反馈量。即调整了栅极电流，从而调整了阳极电流。使振荡器的输出可变。U为封口线圈。做成板形。当盖上盖的瓶子从封口线圈下的传送带上经过时。受高频电磁场的作用。瓶口铝箔上产生高频涡流加热。铝箔表面的PET胶软化牯附于瓶口上将瓶口密封。

　　2.过电流保护
　　
　　可变电阻R2与继电器J组成电子管过电流保护嚣。调整方法如下：将可变电阻R2调到最小。启动电路。电子管预热后启动高压。这时慢慢将可变电阻R2调大至J吸合。这时高压已断开，再把可变电阻回调一点即可。这样。如果振荡器有故障使回路电流变大时。R2上的电压升高。使J吸合，串接在高压送电回路里的常闭接点J—1断开使KM2失电而断开高压，从而保护了振荡回路。

　　3.灯丝变压嚣恒压
　　
　　为防止系统电压波动使灯丝电压忽高忽低造成高频加热不稳定并影响电子管寿命。本机提供的灯丝变压器是简易的恒压变压器。其原理是B1一次侧绕组送入220V市电后。二次侧有5V电压给灯丝供电。另一组二次侧绕组输出240V。

　　当K3闭合时。240V加在C1（15μF／450V交流高压电容）上，使其谐振，谐振电压达300V，此时灯丝电压为10V。当输入电压有变化时，因谐振电压300V变化不大。所以灯丝电压1OV基本不变。R1为放电电阻。每当关机时KM1失电，使KM1-3常闭触点闭合，C1对R1放电。

　　1.栅流阳流小，封口速度慢。

　　满足不了生产要求这是原机出厂时为了安全。

　　变压器B2的二次侧抽头接在最低挡上。设备在最低电压下运行。

　　对封口小的较合适。但封口稍大时就显得封口速度慢。有时还封不好。由于B2有四个抽头可供选用，为了选择高压方便，于是自制了分接开关，可以很方便的调节电压（但不可带电操作分接开关）。配合调节传送带的速度。可满足不同直径瓶口的密封。

　　2.无栅流。阳流较大（400mA一700mA）且电子管发红此现象为封口线圈L4坏了（绝缘击穿短路或开路）。振荡回路未起振，所以没有栅流。按原L4男绕一个线圈换上。故障排除。

　　3.高压变压器B2送电就跳闸这是阳极电流过大。问题出在过电流保护失调所致。按前述过电流保护的调整方法重新调整即可。
