用轴承冲筒快速安装电机轴承

　　电机机械故障的修理主要是更换安装滚动轴承。滚动轴承的选用，在电动工具电机中，常用608、629、200、201、202、203等型号；在家用微电机中。常用608、629、200、201、202、203、204、205等型号；在单、三相电机中，常用202、203、204、205、206、208、303、。304、305、306、308、309等型号。

　　滚动轴承分全密封、半密封和非密封三种，目前以全密封轴承为主。传统教材介绍滚动轴承用铁锤击打铁棒冲击轴承内套安装方法，费工费力，容易伤人和损坏轴承。由于轴承内套受到的冲击力不均匀，常将内套冲碎或变形，使内、外套之间的滚珠加快磨损，轴承过早损坏，造成电机扫膛，也常将全密封、半密封的润滑脂挡圈冲掉或变形。轴承在工作时，润滑脂受到压力、温度的作用，会溢到绕组上，在高速、重载、高温时尤为明显，这些隐患，最终因扫膛或绕组过脏而烧毁电机。所以，必须提高轴承的安装工艺。

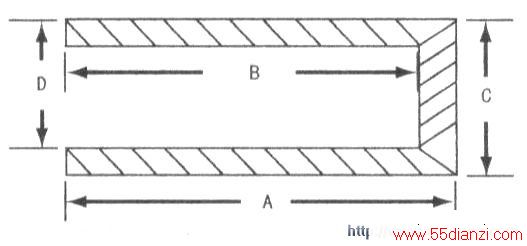

　　设计、车制加工的“轴承冲筒”外形见下图，加工尺寸见附表。安装轴承时，可在内套上涂上一层薄薄的润滑脂，用铁锤击打该轴承冲筒的非开口端，轴承冲筒的端面与轴承内套的端面接触面积大、受力均匀，安装省工省力，又安全，更不会损坏、损伤轴承。此法经14年的实际使用，可提高工效数倍，保证轴承和电机的使用寿命。

适用轴承内径(mm) 适用轴承型号 A(mm) B(mm) C(mm) D(mm) 8月9日 608、609 75 65 11.3 9.3 10 200 75 65 12.5 10.5 12 201 75 65 15 12.5 15 202 75 65 18 15.5 17 203、303  85 75 21 17.5 20 204、304 85 75 24  20．5 25  205、305 90 80 30 15.5 30  206、306 90 80 36 30.5 40  208、308 90 80 46  40．5 45 309 90 80 52 45.5

　　此轴承冲筒不仅适合电机轴承安装。也适合其他轴承的安装，
