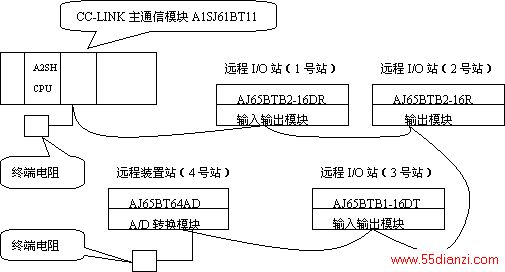

图1 系统配置
在硬件连接设置无误之后，就可开始进行通信初始化设置。
三种设置方法的使用
图2 通信初始化程序的流程
首先采用的是最基本的方法,即通过编程来设置通信初始化参数。编制通信初始化程序的流程如图2所示。首先在参数设定部分，将整个系统连接的模块数，重试次数，自动返回模块数以及当CPU瘫痪时的运行规定（停止）以及各站的信息写入到存储器相应的地址中。在执行刷新指令之后缓冲存储器内的参数送入内部寄存区，从而启动数据链接。如果缓冲存储器内参数能正常启动数据链接，这说明通信参数设置无误，这时就可通过寄存指令将参数寄存到E²PROM。这是因为一旦断电内部寄存区的参数是不会保存的，而E²PROM中的参数即使断电仍然保存。同时通信参数必须一次性地写入E²PROM，即仅在初始化时才予以执行。此后CPU运行就通过将E²PROM内的参数送入内部寄存区去启动数据链接。值得注意的是，如果通信参数设置有误（如参数与系统所采用的硬件不一致，或参数与硬件上的设置不一致），数据链接将无法正常启动，但通常并不显示何处出错，要纠正只有靠自己细心而又耐心地检查，别无它法。反过来，如果通信参数设置正确而硬件上的设置有错，CC-Link通信控制组件会提供出错信息，一般可通过编程软件包的诊断功能发现错误的类型和错在哪里。
第二种通信初试化设置的方法是使用CC-Link 通信配置的组态软件GX-Configurator for CC-Link。该组态软件可以对A系列和QnA系列的PLC进行组态，实现通信参数的设置。
