利用CAN总线的在线更新机制的设计及实现

    引 言

    分散型控制系统中的现场终端一般由控制器和各检测模块构成，它们之间通过一定的通信网络建立数据的交换链路。这种系统具有高可靠、开放性、灵活性、协调性、易维护等优点。然而，该分散型系统也具有终端数量多、分布范围广的特点。一旦终端系统软件存在缺陷或用户提出新的功能和指标要求时，其升级、维护的工作量和成本都非常大。本文针对上述情况，设计了一种方便、灵活、快速及稳定地对MCU节点进行在线更新的机制。基于LPC11C24微控制器组成的CAN网络，采用IAP 编程技术(In ApplICation Programming)，实现了对目标节点MCU的软件更新功能。

    1 LPC11C24 单片机和CAN总线

    恩智浦半导体(NXP)推出业界首款内嵌易用型片上CANopen 驱动，集成高速CAN 物理层收发器的微控制器LPC11C22 和LPC11C24.作为一种独特的系统级封装解决方案，LPC11C22和LPC11C24集成了TJF1051CAN 收发器，在低成本LQFP48 封装中实现了完整的CAN功能。

    控制器局域网络(Controller Area Network,CAN)是由研发和生产汽车电子产品着称的德国BOSCH公司开发了的，并最终成为国际标准(ISO11898)。它是国际上应用最广泛的现场总线之一。近年来，其所具有的高可靠性和良好的错误检测能力受到重视，被广泛应用于汽车计算机控制系统和环境温度恶劣、电磁辐射强和振动大的工业环境。

    2 在线更新机制架构

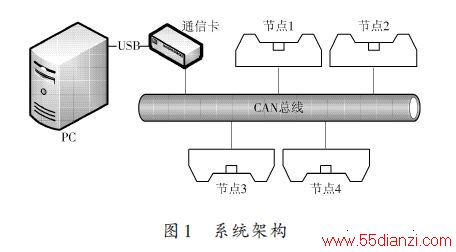

    系统架构主要由2 部分组成：由各个MCU 组成的CAN 网络;安装在PC 机上的USB-CAN 通信卡，可以使PC机连上CAN网络，进行数据通信，系统构架如图1所示。软件也包括2部分：运行在PC机的上位机软件，提供用户操作界面，将应用程序代码通过CAN 总线发送给节点;运行在节点的启动程序，主要是响应下载命令，接受代码，把代码写入FLASH,引导应用程序。





    3 在线更新机制的设计

    3.1 IAP编程技术

    IAP是应用在FLASH程序存储器的一种编程模式，即在某段程序的控制下完成对FLASH的读/写操作，可以控制对某段、某页、甚至某个字节的读写操作。

    LPC11C24单片机支持并提供9条IAP命令：

    ①准备写操作的扇区;

    ②将RAM内容复制到FLASH;

    ③擦除扇区;

    ④扇区查空;

    ⑤读器件ID;

    ⑥读Boot代码版本;

    ⑦比较;

    ⑧重新调用ISP;

    ⑨读UID.

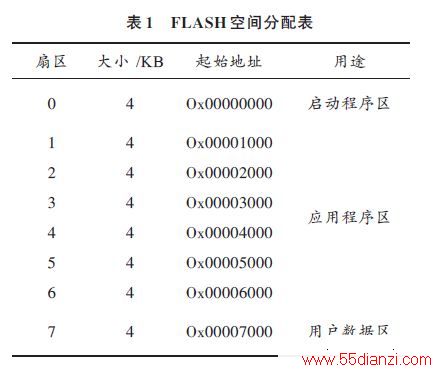

    3.2 FLASH空间分配

    LPC11C24 有32 KB 的FLASH 空间，共分为8 个扇区，每个扇区的大小为4 KB.为了使程序更新和应用程序更加独立，本文将FLASH空间分为3个区，分别为启动程序区，应用程序区，用户数据区。





    其中①启动程序是一段特定的驻留代码，专门用于接收来自主机新的代码，将其烧写到相应的FLASH空间，完成后跳转到应用代码区去执行新的程序，代码比较少，编译生成的映像文件小于4 KB,每次系统上电或重启后先执行启动程序。

    ②应用程序是真正实现用户功能的代码。

    ③用户数据区是用于存储应用程序的一些设置和数据。

    3.3 中断向量表重映射与复制

    LPC11C24支持32个向量中断，中断向量表默认位于FLASH 的第一个4 KB 空间，地址从0×00000000~0×00000079.按照前面的设计，启动程序占用第一个4KB的空间，当跳转到应用程序时，实际的中断向量表是位于0×00001000~0×00001079的空间。但LPC11C24系列的单片机不支持自定义中断向量表的地址，只支持将中断向量表从FLASH重映射到RAM.

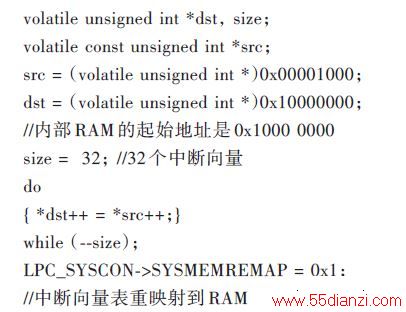

    为了能让应用程序实现正常的中断处理，启动程序在跳转到应用程序之前还需要将应用程序的中断向量表复制并映射到RAM[10].

    代码实例如下：



www.55dianzi.com



    3.4 启动程序和应用程序的设计与固化

    程序都在Keil for ARM 集成环境下编写并编译。

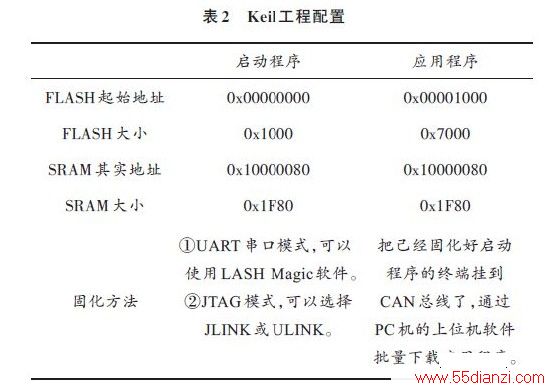

    首先在Keil软件下新建基于LPC11C24的工程，并配置FLASH和SRMA的起始地址和大小。具体如表2所示。





    3.5 启动程序与应用程序之前的跳转

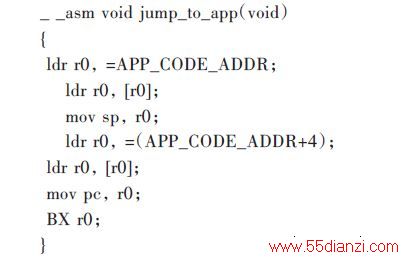

    在启动程序中定义应用程序的地址，#defineAPP_CODE_ADDR (0×00001000)，程序跳转的代码采用汇编语言编写，代码实例如下：

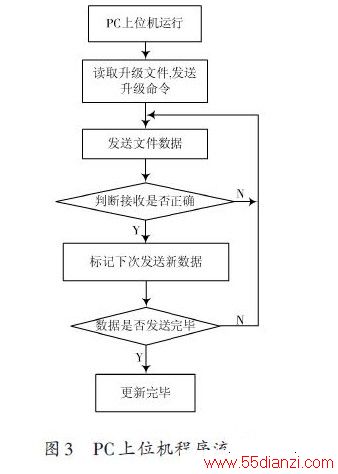

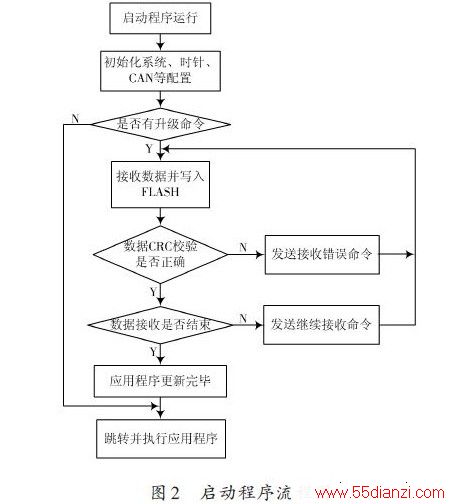

    3.6 启动代码的实现流程当用户需要更新应用代码时，PC的上位机软件通过CAN总线向各种终端发送升级命令。而终端开机后自动运行启动程序，启动程序会检测没有升级命令，如果有的话，则接收应用程序代码，直到完成整个升级。如果没有，则运行应用程序。实现的流程图如图2,图3所示。









    4 结语

    本文设计的在线更新机制结合了IAP 编程技术和CAN 通信技术，在单片机内部采用了灵活的FLASH 空间架构，实现了CAN 总线的在线更新机制。该设计方案已经成功应用到实际项目中，实践证明，该方法操作简便、灵活、可靠，具有一定的实际价值。
