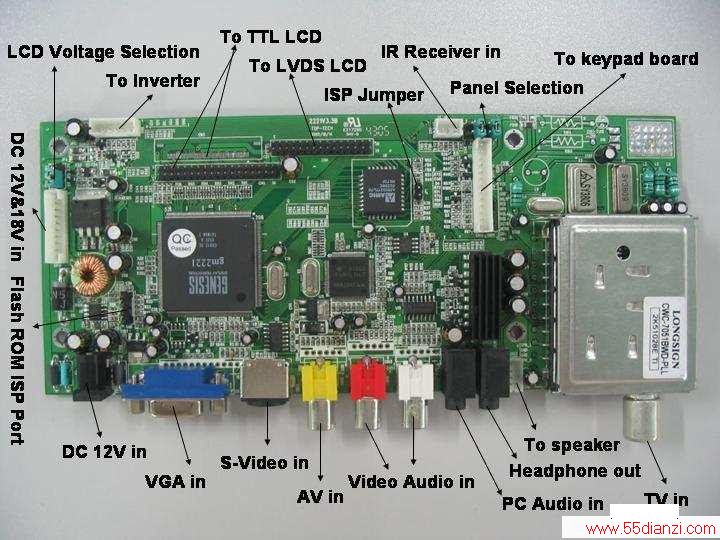

CN1 15PIN D-SUB VGA 输入
CN2 12PIN 2.0MM 间距 VGA 输入
CN3 TTL 信号输出 0.5MM 间距 50PIN FFC 座. 可点AU 20 寸
CN4 LVDS 信号输出 双通道LVDS
CN5 TTL 信号输出 杜邦2.0 插针
CN6 程序烧录口
CN7 遥控接收头接口
CN9 高压条接口
CN10 13PIN 2.0MM 间距按键板和遥控接口
CN11 6PIN 按键板接口
CN12 RCA头CVBS输入
CN13 S-VIDEO输入
CN14 CVBS/S-VIDEO 2.0MM间距输入接口
CN15 S-VIDEO2/AUDEO输入接口
CN16 DC输入接口3.5MM
CN17 DC输入接口4PIN 2.0间距
CN18 扩展电源接口
CN19 RCA头DVD声音R输入
CN20 RCA头DVD声音L输入
CN21 PC声音输入接口
CN22 耳机输出
CN23 喇叭输出
CN24 DVD/PC声音输入接口2.0MM插座
U14 TV RF 信号输入
JP1 程序烧录跳线,烧录程序时要插上,烧录完毕后拔下
JP2 屏电压选择12V/18V
JP3 屏电压选择3.3V/5V
CN30 屏参选择跳线.改变该组跳线的连接方式 ,可改变支持屏的种类.
