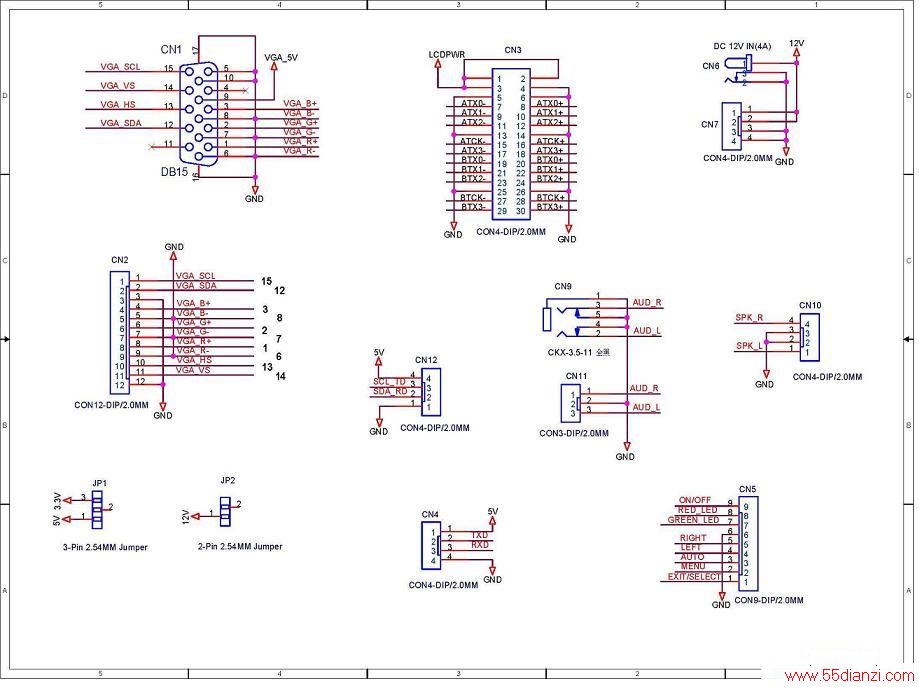

(A)PC VGA接口包括两个接口,一个是标准的15针VGAD-Sub母头输入,另一个是12-PIN的2.0MM间距的插座制作带良好屏蔽的连接电脑主机的VGA信号电缆（最好不超过3米）或转接板时注意对应的连接关系，用转接板时驱动板和转接板之间的电缆尽量选用75ohm阻抗的电缆（不要太长）。
（B）、接LCD的插座LVDS接口为2.0mm间距的双排插针,所对应LCD屏线部分也是2.0mm间距的双列带端子的母头。
当接单像素的LCD，插针只有AT***部分有效。可以选择6或8位的输出。
当接双像素的LCD时，可以从软件中设置AT***和BT***都有效。
以上LCD类型的选择从双列2.54MM间距排针(CN13)来选择,跳帽上不同位置。
（C）接高压板（Inverter）的插座描述高压板接口提供12V的电源，此处默认是固定LCD的背光灯管的亮度，调节R/G/B三颜色的亮度。若要调节背光灯管的亮度，需要另外从软件和硬件加以修改(D)音频接口描述此处输入为立体声音频，输出同样为左、右声道的立体声，支持的两个喇叭，每个为1.5W~2W@8ohm。
