若要获得最佳结果，则应确实同步化接收器与 RF 产生作业的指令接口。下方所示结果中，我们将 COM 埠 (PIN 2) 的数据信道做为开始触发器，以针对RF 向量讯号产生器与 GPS 模块进行同步化。此同步化方式仅需任意波形产生器的 1 个频率循环 (100 MS/s)，即可进行向量讯号产生器与 GPS 接收器的同步化。因此最大的歪曲 (Skew) 应为 10 &mICro;S。并请注意，因为我们将取得接收器的经纬度，所以由同步化作业所造成的精确度错误，将为 10µs 乘以 Max VeLOCity (m/s)，或为 0.15 mm。
使用上述的设定，我们即可按时取得接收器的经纬度。结果即如下图所示：

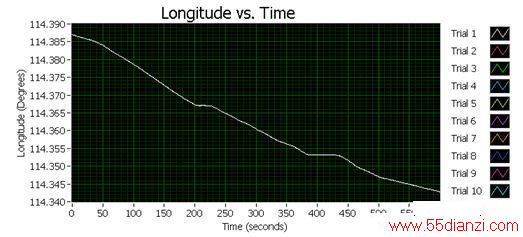

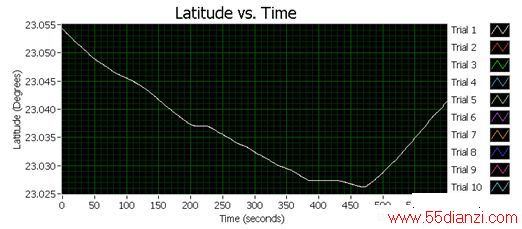

图12. 每 4 分钟所得到的接收器经纬度
在图12所呈现的数据中，即使用已记录的驱动测试讯号，取得统计、定位，与速度的相关信息。此外我们可观察到，在每次的测试之间，此项信息具有相对的可重复性；即为每个独立轨迹所呈现的差异。事实上，这就是我们最需要的接收器可重复性 (Repeatability)。由于可重复性信息将可预估 GPS 接收器精确度的变化情形，因此我们亦可计算波形各个样本之间的标准误差。在图 29 中，我们在各次同步化取样作业之间，绘出标准的定位误差 (相对于平均位置)。

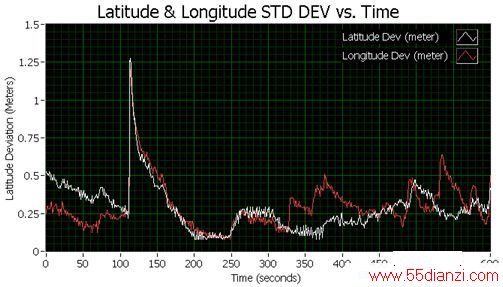

图 13. 依时间取得的经度与纬度标准误差
当看到水平标准误差时，可注意到标准误差在 120 秒时快速增加。为了进一步了解此现象，我们亦根据接收器的速度 (m/s) 与 C/N 值的 Proxy，绘出总水平标准误差。而我们预先假设：在没有高功率卫星的条件下，卫星的 C/N 比值仅将影响接收器。因此，我们针对接收器所回传 4 组最高高度的卫星，平均其 C/N 比值而绘出另 1 组 C/N 的 Proxy。结果即如下列图 14所示。

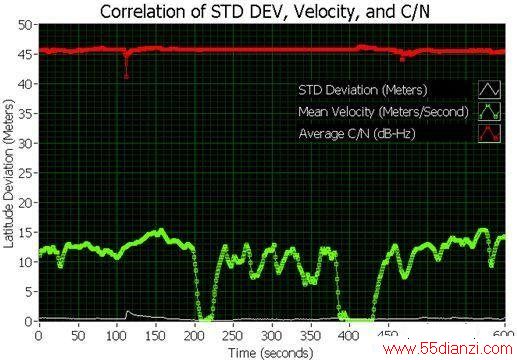

图14. 定位精确度与 C/N 值的相关性
如图14所示，在 120 秒时所发生的峰值水平错误 (标准误差中)，即与卫星的 C/N 值产生直接关联，而与接收器的速度无关。此次取样的标准误差约为 2 公尺，且已低于其他取样约 10 公尺的误差。同时，我们可发现前 4 名的 C/N 平均值，由将近 45 dB-Hz 骤降至 41 dB-Hz。
上述的测试不仅说明 C/N 比值对定位精确度的影响，亦说明了已记录 GPS 数据所能进行的分析作业种类。在此测试中的 GPS 讯号驱动记录作业，是在中国深圳 (Shenzhen) 北方的惠州市 (Huizhou) 所进行。并接着于德州奥斯汀 (Austin Texas) 测试实际的接收器。
至页首
如整篇文件所看到的，目前已有多项技术可测试 GPS 接收器。虽然如敏感度的基本量测，最常用于生产测试中，但是此量测技术亦可用于检验接收器的效能。这些测试技术虽然各有变化，但是均可于单一 PXI 系统中全数完成。事实上，GPS 接收器均可透过仿真或记录的基频 (Baseband) 波形进行测试。透过整合的方式，工程师可执行完整的 GPS 接收器功能测试：从敏感度到追踪其可重复性。
[1] Pratt, Bostonian, and Allnutt. Satellite Communications.
[2] Navstar GPS User EQUIPment Introduction, September 1996.
[3] Gu, Quzheng, RF System Design of Transceivers for Wireless Communications, Springer, 2005. Fundamentals.
[4] Ward, Phillip W., Betz, John W., and Hegarty, Christopher J. Chapter 5: Satellite Signal Acquisition, Tracking and Data Demodulation, excerpt from: Understanding GPS: Principles and Applications by Elliot D. Kaplan, Artech House, 2005.
[5] Global Positioning System: Theory and Applications, Edited by Bradford W. Parkinson and James J. Spilker.
[6] Braasch, Michael S. and Van Dierendonck, A. J. GPS Receiver Architectures and Measurements, Proceedings of the IEEE, 1999.
[7] Global Positioning System Standard Positioning Service Signal Specification, 1995.
[8] Global Positioning System Standard Positioning Service Signal Specification. Annex A, Standard Positing Service Performance Specification, 1995.
[9] Goldberg, Hans-Joachim. Atmel White Paper: Measuring GPS Sensitivity, 2007.
