6)直接将功率计附加至RF矢量信号发生器
并移除所有的衰减器与连接线。
7)将RF产生器设定必要数值，使其最后功率达到-136dBm.
而程序设计的数值应为-58.59dBm，即由-136dBm+71.41dB而得。
8)以功率计测量最后功率。
请注意，所测得的RF功率，将因仪器的功率精确度而有所不同。即使测得-58.59，则实际结果亦将因仪器的不确定性而产生些许变化。
9)调整产生器功率直到功率计读出-58.59dBm
虽然RF产生器可于一定的容错范围内进行作业，但此数值不仅具有可重复性，亦可调整RF功率计进行校准，直到得出合适的数值为止。
透过上述方法，仅需3项RF功率测量作业，即可决定所需的RF功率。因此，假设测量装置具有±0.2dB的不确定性，则可得出–136dBm的功率不确定性将为±0.6dBm(3x0.2)。
PartB：灵敏度测量
现在校准RF测量系统的功率之后，接着仅需进行RF产生器的程序设计，将功率强度设定足以让接收器回传最小的C/N.虽然用于测量灵敏度的RF功率将因接收器而有所不同，但是接收器C/N与RF功率的比值，将呈现完美的线性关系。在我们的测试中，可假设所需的C/N为28dB-Hz以进行定位。透过等式12，即可得出接收器C/N比值与噪声指数之间的关系。
假设卫星功率稳定，则可发现由接收器回报的C/N比，几乎就等于接收器的噪声指数函式。下表显示可达到的多样C/N比值。

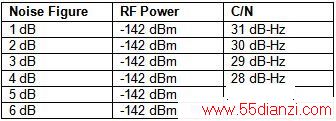

图16.C/N为噪声指数的函式
一般来说，接收器上的GPS译码芯片组，将得出定位作业所需的最小C/N比值。然而，又必须透过整组接收器的噪声指数，才能决定目前功率强度所能达到的C/N比值。因此，当测量灵敏度时，必须先了解定位作业所需的最小C/N比值。
其实有多种方法可测量灵敏度。如上表所示，RF功率与灵敏度具有直接相关性。因此，可根据现有的灵敏度功率强度，测量接收器的C/N比值;亦可根据不同的RF功率强度，得出系统灵敏度。
为了说明这点，则可注意RF信号功率与GPS接收器C/N比值，在不同功率强度之下的关系。下方测量作业所套用的激发，即忽略了第一组LNA而进行，且接收器的整体噪声指数约为8dB.而图17显示相关结果。
图17.接收器的C/N比值为RF功率的函式
如图17所示，此测量范例的RF功率与C/N比值，几乎是呈现完整的线性关系。而若使用高输入功率模拟C/N比值，将产生例外情况;接收器报表将出现可能的最大C/N值。然而，因为在任何条件下，进行实验的芯片组均不会产生超过54dB-Hz的C/N值，所以这些结果均属预期范围之中。
根据图7中所示RF功率与灵敏度之间的线性关系，其实仅需针对接收器模拟不同的功率强度，即可进行GPS接收器的生产测试作业。若接收器在-142dBm得出28dB-Hz的C/N值，则亦可于-136dBm得到34dB-Hz的C/N值。若特别注重测量速度，则可使用较高的C/N值，再从结果中推断出灵敏度的信息。
找出噪声指数
而由图17所示，接收器的噪声指数将直接与RF功率强度与载噪比互成比例。根据此关系，我们仅需针对RF功率强度与C/N进行关联性，即可测量芯片组的噪声指数。而此项测量中请注意，应以0.1dB为单位增加产生器的功率。由于NMEA-183协议所得到的卫星C/N值，是以最接近的小数字为准，因此在测量接收器C/N比值时，应估算噪声指数达1位数的精确度。范例结果如图18所示。

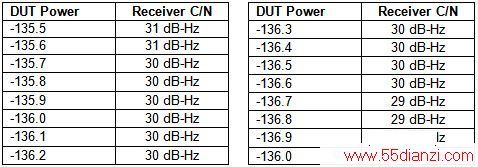

图18.DUT功率与接收器C/N的关联。
如图18所示，若RF功率强度处于-136.6dBm~-135.7dBm之间，则其C/N比值将维持于30dB-Hz.若以舍入法计算NMEA-183的数据时，则几乎可确定-136.1dBm功率强度将产生30.0dB-Hz的C/N比值无误。透过等式14，芯片组的噪声指数则为-174.0dBm+-136.1dBm+30.0dB-Hz=7.9dB.请注意，此计算是根据2组不确定性系数而进行：矢量信号发生器的功率不确定性，还有接收器所产生的C/N不确定性。
敏感度量测需要单一卫星激发，而有多项接收器量测需要可仿真多组卫星的单一测试激发。更进一步来说，如首次定位时间 (TTFF)、定位精确度，与精确度降低 (DILution of precision) 的量测作业，均需要接收器进行定位。由于接收器需要至少 4 组卫星进行 3D 定位作业，因此这些量测将较敏感度量测来得耗时。也因此，多项定位量测作业均于检验与校准作业中进行，而非生产测试时才执行。
此章节将说明可为接收器提供多组卫星讯号的方法。在讨论 GPS 仿真作业时，亦将让使用者了解 TTFF 与定位精确度量测的执行方法。若是讨论 RF 记录与播放作业，将一并说明应如何在多项环境条件下，校准接收器的效能。
首次定位时间 (TTFF) 与定位精确度量测，为设计 GPS 接收器的首要检验作业。若您已将多种消费性的 GPS 应用了然于胸，即应知道接收器回传其实际位置所需的时间，将大幅影响接收器的用途。此外，接收器回报其位置的精确度亦甚为重要。
为了让接收器可进行定位，则应透过导航讯息 (Navigation message) 下载星历与年历信息。由于接收器下载完整 GPS 框架必须耗费 30 秒，因此「冷启动 (Cold start)」的 TTFF 状态则需要 30 ~ 60 秒。事实上，多款接收器可指定数种 TTFF 状态。最常见的为：
冷启动 (Cold Start)：接收器必须下载年历与星历信息，才能进行定位。由于必须从各组卫星下载至少 1 组 GPS 框架 (Frame)，因此大多数的接收器在冷启动状态下，将于 30 ~ 60 秒时进行定位。
热启动 (Warm Start)：接收器的年历信息尚未超过 1 个星期，且不需要其他星历信息。一般来说，此接收器可于 20 秒内得知目前时间，并可进行 100 公里内的定位 [2]。大多数热启动状态的 GPS 接收器，可于 60 秒内进行定位，有时甚至仅需更短的时间。
热开机 (Hot Start)：接收器具备最新的年历与星历信息时，即为热开机状态。接收器仅需取得各组卫星的时序信息，即可开始回传定位位置。大多数热开机状态的 GPS 接收器，仅需 0.5 ~ 20 秒即可开始定位作业。
在大部分的情况下，TTFF 与定位精确度均与特定功率强度相关。值得注意的是，若能于多种情况下检验此 2 种规格的精确度，其实极具有其信息价值。因为 GPS 卫星每 12 个小时即绕行地球 1 圈，所以可用范围内的卫星讯号随时都在变化，也让接收器可在不同的状态下回传正确结果。
下列章节将说明应如何使用 2 笔数据源，以执行 TTFF 与定位精确度的量测，包含：
1) 接收器在其布署环境中，透过天线所获得的实时数据
