门禁系统阅读器为有源部分，对控制器的选择无特殊要求，为方便在此选用较为常用的8051作为阅读器的控制器。
外接6MHz晶振连接方式如下图所示。晶振两端通过电容C2、C3接地，起到了滤除谐波成分的作用，以便给单片机提供更为稳定的振荡波形。
为防止8051在意外情况下“死机”，在此为方便期间设计了手动复位电路，实际应用中可以通过“看门狗”技术来取代复位电路。8051复位端为高电平（约2个机器周期）时复位，此处外接6MHz晶振，2个机器周期为：l/12x6x2=1微秒。通常在RESET引脚上接上lOms以上的高电平来复位，其复位电路如下图所示。在此RC电路的时间常数T=10x103x10x10（-6）=10ms。

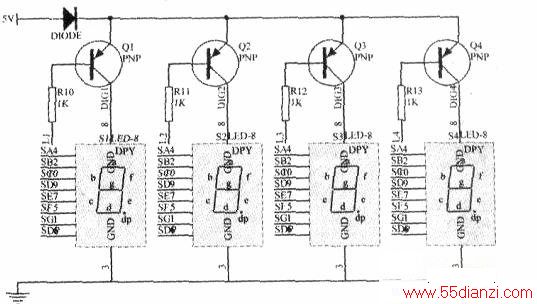

本系统中的显示电路采用并口控制输出显示，用于提示乘客消费前后的余额，在此选用了4个8段LED数码管进行显示并采用较为常用的动态显示方式。显示电路连接方式如下图所示。因三个数码管共用相同的数据口线PO口，因此必须对每一数码管进行位选。
在此每一数码管通过- PNP型三极管作为开关。当三极管基极为高电平时三极管截止，无法为数码管供电，即相应的数码管不被选中；相反，当三极管的基极为低电平时，三极管处于导通状态，电源为三极管供电即相应的数码管被选中，控制器送出的段码即被显示。此处在电源后串联了一个二极管然后再与三极管相连，使得数码管得到的最大电压为5-0.7-0.7=3.6V，起到了一定的保护作用。

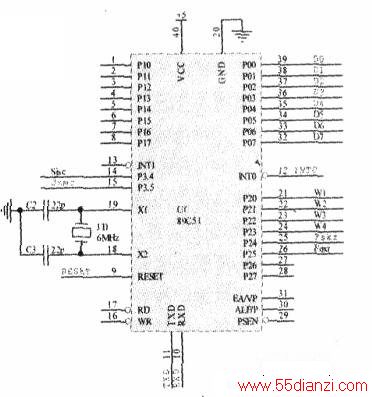

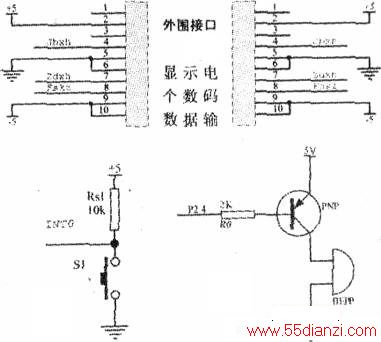

上图示为单片机各引脚具体连接方式：(1)P3.5口用于接收信号，与阅读器接收电路的Jsme相连。(2)外部中断引脚INTO接阅读开关用于检测是否需要功率放大电路工作。当检测到低电平，即有中断信号时，控制器控制开启功率放大器工作，相反则不予处理，阅读开关如下左图所示。(3) P2.4口接功率放大器的电子开关，用于控制功率放大器工作与否。当该引脚送出高电平时，启动功率放大器工作，低电平时，则不予处理。(4)单片机PO口作为显示电路数据输出口。(5)P2.O～P2.3口用于显示电路数码管的位选线W1~W4，P2.0口接第一个数码管控制位Ll．依此类推。(6) P3.4口作为数据输出口接阅读器的发送电路Sjse端。(7)P2.5口接蜂鸣器，用于提示。正常消费短鸣，异常时长鸣，蜂鸣器电路如下右图所示．RO用于限流。
