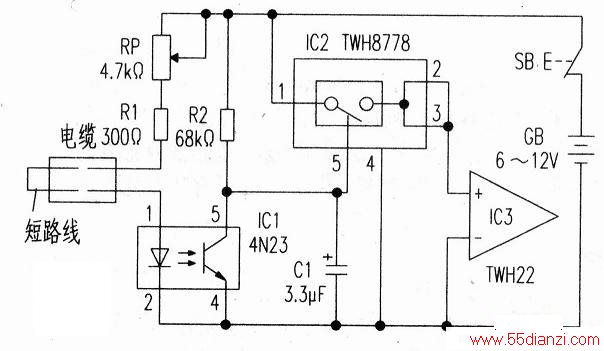

下图电路中,IC1(4N23)为光电耦合器,IC2(TWH8778)为大电流直流电子开关.IC3(TWH22或LQ46-88D)为自带音源的大功率讯响器,当电源为12V时,输出功率达12W,可发出约1250dB强度的“抓贼呀”的报警声。电缆正常时,IC1输入级LED导通发光,输出级光电管受光照导通.IC2控制端⑤脚被下拉为低电平,电子开关关断,IC3无电不工作。一旦电缆被割断,IC1内LED熄灭,光电管截止,IC2⑤脚被R2上拉为高电平,内部大电流电子开关导通,IC3获电发出强力报警声,RP可根据电缆长度(即阻值)不同调整,保证电缆断开时报警。
