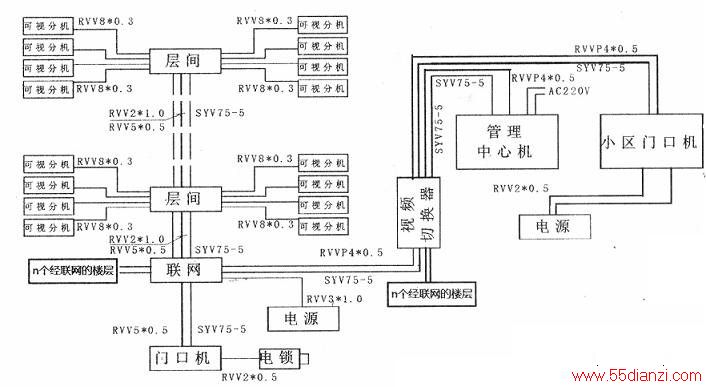

单通道楼宇对讲系统安装线路分布示意图

　　单通道楼宇对讲系统安装线路分布示意图如下图所示，图中，各线材规格如下：层间适配器至层间适配器，截面积大于等于0.5mm2四芯屏蔽线(RVVP4x0.5)和大于等于l.Omm2两芯线(RVV2x1.0)各一束，视频电缆(SYV75-5) -束。联网切换器至层间适配器，截面积大于等于0.5mm2四芯屏蔽线( RVVP4*0.5)和大于等于1.0mm2两芯线( RVV2*1.0)各一束，视频电缆(SYV75 -5)一束。在出现故障时，也可根据线材查找故障源头。
