3.2 防盗报警器从机软件设计
防盗报警器从机的软件设计功能相对简单,主要功能即循环查收主机发送的载波信号,并每5 s向主机发送应答编码信号,并开启定时器计时。
此外,电力载波信号在电缆上的传输距离在3 km左右,倘若路灯铺设电缆的距离超过这一上限,则需要加中继防盗报警器。此时,中继防盗报警器既具有主机的载波发射作用,又具有从机应答接收载波信号的功能。
4 实验结果

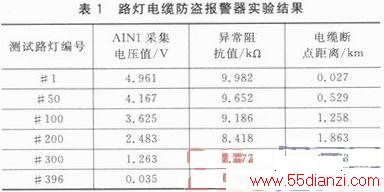

本文设计的路灯电缆防盗报警器应用于潍坊市昌乐县远程路灯管理系统中。以昌乐县孤山街为例,全街长为3.12 km,双向共有路灯396盏,实测正常阻抗值A为6.87 kΩ。以孤山街其中6盏路灯为例,分别在#1、#50、#100、#200、#300与#396路灯所在位置切断电缆,实验数据如表1所列。
由表1可以看出,路灯距离报警器主机(配电柜)越近,断缆导致的异常阻抗值和TLC3548模拟通道AIN1采集的电压值变化越大。路灯电缆防盗报警器测得的断点距离可精确到1 m,因而能够较准确地判断出断缆位置。
结语
基于电力载波技术和TLC3548的路灯电缆防盗报警器在实验中取得了预期的效果,但也存在一些需要改进的问题。众所周知,不同城市与街道的路灯电缆铺设构造形式多样,有的环境异常复杂,电缆通电后,存在容抗、感抗、漏电等多种情况,这都会引起TLC3548阻抗计算的误差。因此,对照明电缆的应用环境的实地考察显得格外重要,要结合实际设计技术与施工方案,必要时要加防盗中继报警器以提高系统的可靠性。
