由两个晶体管组成的声光提醒装置电路
点击数:7500 次 录入时间:03-04 12:00:14 整理:http://www.55dianzi.com 安全-防盗-报警

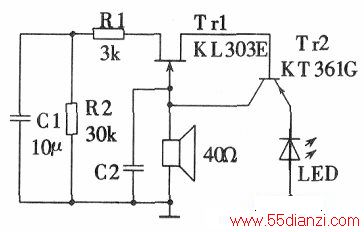

该电路由一只n沟道结型场效应管Tr1和一只P-N-P型晶体管Tr2构成。两只管子级联后,具有负阻型电流电压特性。
电阻R1决定音响的持续时间长度,R2则决定间歇时间,电容器C2是决定音色的关键元件。
该电路适用的电压范围为6~15V,平均耗电仅为1.5mA。
