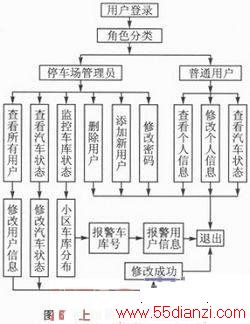

上位机管理软件分停车场管理员和普通用户两部分开发。停车场管理员部分主要实现查看所有用户信息、查看汽车状态、监控车库状态、删除用户、添加新用户、修改密码等功能,普通用户部分主要实现查看汽车状态、查看和修改个人信息等功能。上位机管理软件整体结构及流程框图如图6所示。
4 区域定位的实现
ZigBee短距离通信技术标准有一个显著的特点:每个新加入的节点必须通过一个在其通信范围内的路由器(系统中为锚节点)才能入网。根据这一特点,系统实现了区域定位的功能。
系统在每个锚节点中设ZigBee网络唯一的RouterID作为子节点的ParentID,并且锚节点所管辖的范围(用车库号表示,即图1中锚节点定位区域)与RouterID建立一一对应关系存储,在数据库中的MatchAddress数据表中。因此,当传感器节点请求到锚节点的ParentID,并通过ZigBee网络、网关转发到服务器时,服务器就能找到对应的车库号,得知汽车目前所在的位置。

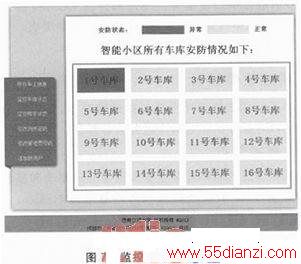

系统提供了以车库为单位的区域定位监控界面,如图7所示。车库为黄色表示该车库内的汽车一切正常,车库为红色则表示该车库内存在异常汽车,停车场管理员点击进入红色车库就可以看到异常汽车及车主的详细信息,方便管理员通知小区保安进行查看。
这种定位方法只是一种粗略的定位,会受节点通信距离的影响,目的是方便管理员通知保安人员迅速找到异常汽车。在实际测试中,受到汽车车门等障碍物的干扰,传感器节点的通信距离大概在10~20 m左右。
结语
系统为实时监控小区内汽车安防状态而设计,很好地利用了ZigBee网络和Internet的优良性能,克服了传统汽车安防系统噪声扰民、反应慢、监控范围小等缺点,提高了物业公司保护居民财产安全的能力。并且系统具有很强的扩展能力,在传感器节点上可以添加其他类型传感器以实现更多功能,如添加温度或烟雾传感器可以及时预警和监测火灾等。实际运行测试显示,系统能够正常实现上述功能。
