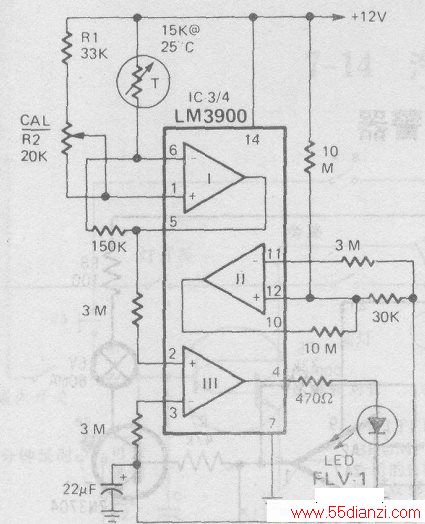

本电路采用一只热敏电阻和四重运算放大器集成电路LM3900中的三个运算放大器。温度降至36°F时,发光二极管指示器每秒钟大约闪亮一次。发光二极管仍然发光时,其闪亮速率由于温度下降到32°F而加快。运算放大器I将热敏电阻阻值与接至该运算放大器非反相输入端的标准网络的阻值进行比较。其输出(馈给运算放大器Ⅲ非反相输入端)随温度而变化。运算放大器Ⅱ是一种自激多谐振荡器,将大约1Hz的脉冲信号馈给运算放大器Ⅲ的反相输入端。运算放大器m将运算放大器I与Ⅱ的输出信号进行比较,并在多谐振荡器的输出电平低于运算放大器I的输出电平时使发光二极管发光。这种监视器的校准方法是,把热敏电阻放到碎冰和水的混合物中,再调节20 kΩ的电位器,使发光二极管发光。
