可燃气体泄漏报警器

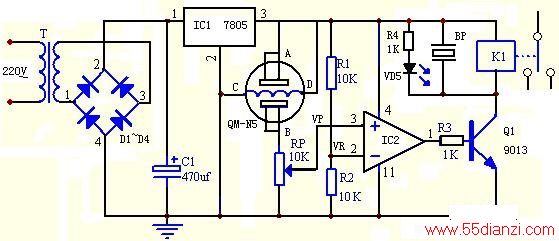

　　可燃气体泄漏报警器的电路图如下图所示。它采用载体催化型MQ系列气敏元件作为检测探头，报警灵敏度可从0.2%起连续可调，当空气中可燃气体的浓度达0.2%时，报警器可发出声光报警提醒用户及时处理，并自动驱动排风扇向外抽排有害气体。

　　工作原理：

　　可燃气体泄漏报警器电路的气敏元件采用MQ系列气敏元件QM-N5，该元件具有灵敏度高、响应快、恢复迅速、长期稳定性好、抗干扰能力强等特点。市电经变压、整流、IC1 (7805)稳压后，向报警器供给＋5V直流电源。IC2（LM324 )构成一个比较器，R1, R2分压后，设定一个比较电压值VR，一旦气敏元件MQ感测到被测气体或烟雾后，MQ电阻值下降，RP上的取样电压升高，超过了基准参考电压VR后，比较器的输出由正常状态下的低电平翻转成高电平，通过三极管Q1驱动发光二极管VD5发光，继电器K吸合，与此同时压电陶瓷片BP鸣叫，起到控制外电路和报警的作用。
