这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，使凌阳8位单片机能够为国内安防事业的发展添砖加瓦。
1 功能简介
(1) 报警主机与探测器采用无线连接，安装方便灵活。
(2) 全程中文语音提示，易于使用。
(3) 无线遥控：采用无线的遥控器对主机进行布防、撤防、紧急报警控制，供用户随身携带。
(4) 可与各类型防盗、烟感、可燃气体等无线探测器联网，组成安全防范布防系统，支持2个永久防区(始终处于“布防”状态)和6个自由防区(可布防/撤防)。接收各类型探测器的无线编码信号，根据情况作出相应的报警动作。
(5) 电话报警功能：可预设6组报警电话，当发生警情时，主机将循环拨打设定的电话，并向接听者播放用户预录语音信息。
(6) 报警留言设置：可预录7S的语音信息(如家庭住址等)，主机可以在拨通报警电话时把预录的语音播放给接听电话方。
(7) 紧急报警功能：在遥控器及主机上设置有紧急报警按键，供紧急情况用。
(8) 远程电话控制功能：用户可以通过电话线，在远程对家中的主机进行控制，如布防、撤防等。
2 系统总体方案介绍
系统硬件框图如图 1所示。本方案选用SPMC65P2408A*32P单片机作为控制器的处理器，其加上一些外围器件，构成最小系统，完成主控器的控制功能外，还完成了主控器中所有的语音功能。
电话线接口电路：在本方案中作为主控器的报警通道，同时也是用户远程控制的通道，负责信号的检测和信息的传输。
DTMF编解码模块：负责电话机双音多频编码和解码的工作。
键盘模块：根据客户选择，选用不同的键盘模式，基础方案中为4X4键盘。
语音模块：采用ISD语音芯片，音质很好。
无线接收模块：目前是采用市场上最常见的无线接收模块。
电源模块：主要为外接9VDC电源，内置可充电的电池，以备停电时使用。

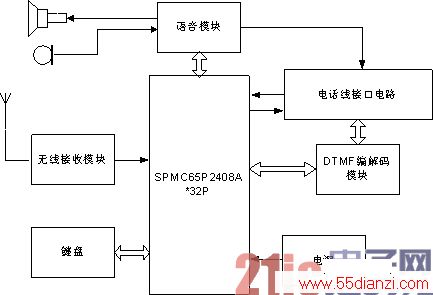

图 1系统硬件框图
3 系统硬件设计

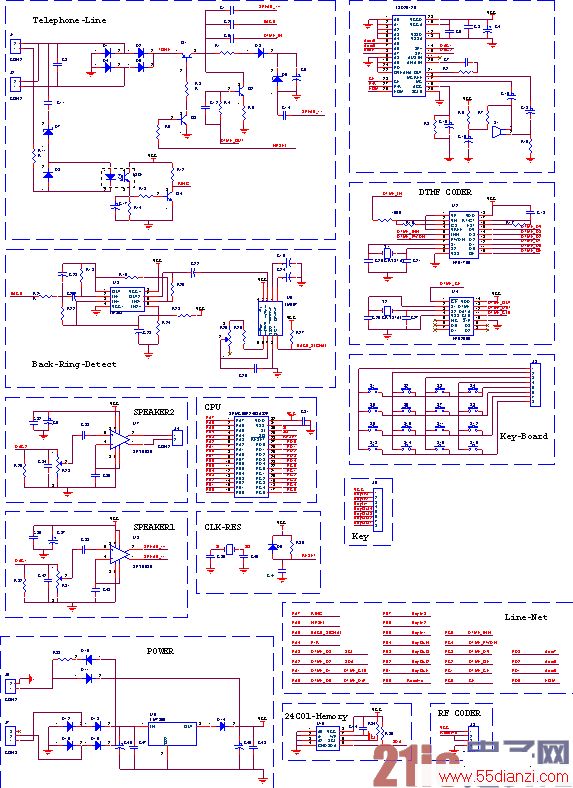

图 2系统电路原理图
4 芯片特性简介
SPMC65P2408A是由凌阳公司设计开发的8位工业级单片机，采用凌阳SPMC65内核，支持位操作指令。具有强大的定时/计数器、丰富的外部中断源以及ADC、PWM、标准通讯接口等多种功能。适用于通用工控场合、计算机外围控制和家电等。SPMC65P2408A有28管脚和32管脚两种封装，32管脚封装多了UART功能。本设计选用32管脚封装，如图 3所示。
32管脚封装芯片的具体特性如下：
● 工作电压：3.0V～5.5V
●工作速度：8MHz
●工作温度：-40℃～85 ℃
●超强抗干扰、抗静电ESD保护能力
●8K byte ROM，256 byte RAM
●27个通用输入输出口
●强大的定时计数器：2个8位、2个16位具有CaptureComparePWM功能
●1个1Hz～62.5KHz的时基
●8通道10位精度的ADC(带外部参考电压)
●4个外部中断
●SPI、UART通讯接口
●2种省电模式：Halt、Stop
●蜂鸣器输出功能
●4.0V/2.5V可选低电压复位功能
●可编程看门狗功能

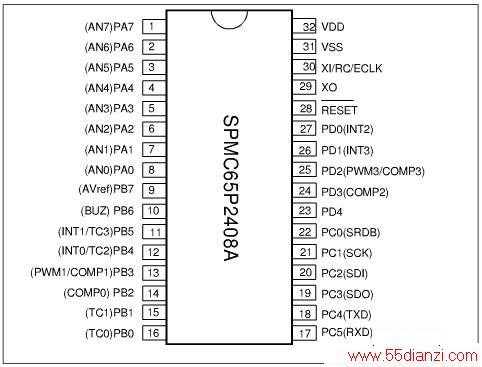

图 3 SPMC65P2408A*28P封装
5 电路模块分析
5.1 供电系统分析
图 4为报警机的电源部份电路。主机采用9V的DC电源，经7806稳到6V然后再经过二极管使电压稳到5.3V左右，给电路中各模块提供电源;另提供了一个备用电池的接口，备用电池采用6V的可充电电池，接到J6。

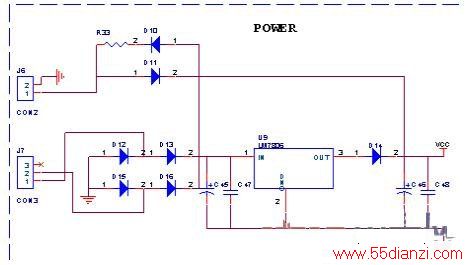

图 4供电系统
5.2 语音输入输出电路
音频输出为两路，一路为本地音频输出(图 5)，另一路为外线音频输出(图 6)。

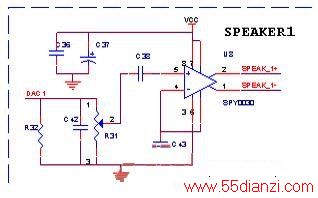

图 5本地音频输出

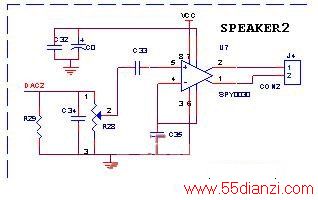

图 6 外线音频输出

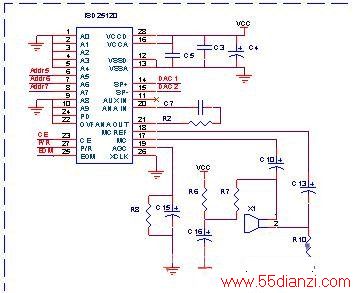

音频输入电路如图 7所示，主要用于录音的声音信号采集。
图 7 MIC音频输入电路
5.3 电话线接口电路
电话线接口电路主要按功能来划分可分成以下几块：
●模拟摘挂机;
●来电振铃检测;
●回铃音检测电路;
●信号输入输出耦合电路;
5.3.1 模拟摘挂机电路

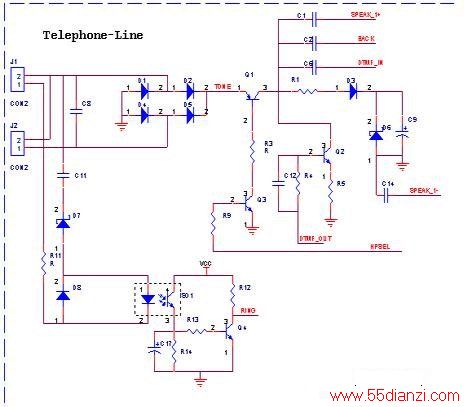

图 8 模拟摘挂机和振铃检测电路
电话外线接入电路接口J1和J2(J1和J2是一样的)，经过桥进行整流，这样可以防止电话线的正负极接反，Q1、Q3负责控制电话线摘挂机信号，当挂机状态时，HPSEL的电平用MCU控制为低电平，则Q3截止、Q1截止，此时，电路无法形成回路，没有电流(理想状态)，交换机则认为电话线处于挂机状态。因为电话外线上的电压在平时有40V左右，当振铃来时能有到110V左右的电压，所以对于Q1和Q3的选择，应选择反向电压在160V以上的三极管。
