具有双检测回路的盗监测报警电路

具有双检测回路的盗监测报警电路

点击数:7430 次   录入时间:03-04 11:54:21   整理:http://www.55dianzi.com   安全-防盗-报警

  这种可广泛用于奶牛、机动车辆、果园菜园和住宅院落进行监测的报警器,具有以下特点:

  (1)对短路和断路作双重监测,输出检测线短路或断路时均报警。

  (2)抗干扰能力强,输出的检测线可长达一公里以上,只要不是断路或短路,本机就不会因环境干扰而误报警。

  (3)可同时控制二组监测点群,且报警时发出不同的报警声音,便于使用者准确判断报警的方位。

  (4)待机时耗电甚微,运行费用极低。

  (5)电路简单,成本低廉,不需调试,工作可靠。

  一、概述

  该监测报警电路的核心集成电路CD40106是14脚封装的CMOS施密特集成电路,其电源电压适应范围宽,输入阻抗高,常用作电压比较、电路整形、倒相、脉冲延迟、输出接口以及逻辑电平转换等,还可组成简单的振荡器和单稳态电路,用途十分广泛。内含各自独立的6组施密特触发器,可任意组合使用。右图是CD40106用作可控振荡器的应用电路:CD40106用作可控振荡器的应用电路

  电阻RB跨接在施密特触发器的输出和输入端,电容CB被电阻RB充电,输入端电压逐渐上升,一旦达到施密特电路的正向阀值电压VT+时,施密特电路翻转,输出电压变为低电平;CB通过RB放电,当电容的放电电压达到负向阀值电压VT-时,施密特电路再次翻转,输出电压又升高为高电平,如此周而复始,形成振荡。当电源电压和VT+/VT-值选定后,该振荡器的输出频率由电阻RB和电容CB的取值决定。在输入端增加控制二极管VA或VB,可方便地控制振荡器的起振和停止:VA接低电平或VB接高电平时,施密特的输入端被箝位,振荡停止。

  二、电路原理

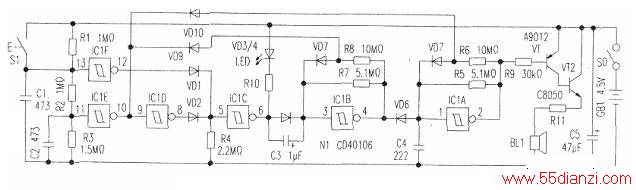

  1.HT-998N1单路双检测回路多用途报警器(电原理见下图所示)

HT-998N1单路双检测回路多用途报警器



  电阻Rl、R2和R3组成取样回路.ICIF进行高电位检测,IC1E进行低电位检测。正常时Rl的值高于R2加R3的值,IC1P输入为高电平,输出为低电平,VD1截止;Rl加R2的值高于R3的值,IC1E输入为低电平,输出为高电平、经IC1D倒相为低电平,VD2亦截止。IC1C输入接地为低电平,输出为高电平,VD5使低频振荡器ICIB输入为高电平,输出为低电平,箝位不起振。VD6使振荡器ICIA输人为低电平,输出为高电平,亦不起振,输出放大管VT1/VT2截止,扬声器不工作。

  当输出线连带的取样电阻Rl断路时,IC1F输入为低电平,输出变为高电平,VD1使ICIC输出为低电平,VD5截止,低频振荡器ICIB起振并通过VD6调制振荡器IC1A,级联放大管VT/VT2推动扬声器BL1发声报警。当输出线连带的取样电阻Rl短路时,IC1E输入高电平,输出高电平,经IC1D倒相输出为高电平,VD2使IC1C输出为低电平,VD5截止,IC1B和ICIA振荡器起振,BL1报警。

  改变C3和C4取值可改变报警的声调。电阻R6和R8、二极管VD7-VD10可使得本电路在报警时能分辨出是短路报警还是断路报警,在某些特殊要求的场合有一定的应用价值:在取样电路Rl断路时IC1E输出高电平,VD9和VD10截止,IC1B的振荡频率由C3和R5/R6的并联值决定:ICIA的振荡频率由C4和R7/R8的并联值决定。而当取样电路Rl短路时,IC1E输出低电平,VD9和VD10导通,短路R6和R8且VD7/VD8截止,IC1B的振荡频率由C3和R5决定;IC1A的振荡频率由C4和R7决定。一般应用可省略R6和VD7等六个元器件。

  发光二极管VD3/VD4(二支串联也可只用一支)接于电源正极和IC1C的输出端,进入报警状态时IC1C为低电平,VD3/VD4导通点燃。C1和C2为抗干扰电容,其容量过小会因长接线引入的杂散波,导致施密特电路的误动作:其容量过大则影响反应速度,一般不宜大干0.l微法。Rl电阻可焊好接长线串接在输出回路的任一位置,通常可以挂套在奶牛的脖子上、机动车的门把手上或其它隐蔽处。用于果园菜园和家庭院落的围墙防护时可选用废旧变压器拆出来的细漆包线组成围栏。Sl为试验时用的短路模拟开关,一般可不设1SO边电源控制开关。

  2.HT-998N2双路双检测回路多用途报警器(电原理图见下图所示)

HT-998N2双路双检测回路多用途报警器



  IC2为四或非门集成电路CD4001。

  第一组检测电路由IC1A、IC2D和IC1B组成,第二组检测电路由ICIC、IC2C和IC1F组成。发光二极管VD1/VD2为报警指示灯。当取样电阻Rl或R2断路或短路时,IC2D或IC2C输出低电平,经IC1B或IC1F倒相为高电平,VD3或VD4触发单稳电路IC2A/IC2B,IC2B第④脚变为高电平,VD6截止,振荡器IC1E和IC1D起振,放大管VT1推动扬声器BL1报警。图2电路在取样电路异常时即刻报警,取样电路恢复正常时报警即行停止:而图3电路由于接有IC2B单稳电路,一旦报警发生,IC2B翻转,不论取样电路是否恢复正常,报警要一直持续到单稳电路自动恢复为止。改变Rll和C6的取值可选择报警维持时间的长短,按开关S3即可停止报警。电阻R13和R16,二极管VD7~VD10可使报警时发出不同的声音以利于分辨报警的方位,也可不用。

  本机输出报警用的扬声器可选用功率0.25W~1W的,阻抗最好为16Ω~32Ω。

  如果要求更大的输出响度,可提高供电电压或该配升压变压器接用压电陶瓷扬声器。
