用于钱柜的智能报警电路

　　这款用于钱柜的智能安保电路．能在发生盗窃事件时及时激活紧急蜂鸣器。这种电路还能用来触发外部的夜盗告警单元。
　　

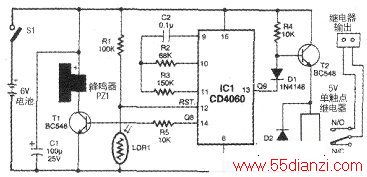

　　附图是钱柜卫士电路图。电路核心是一块CD4060芯片，芯片内置有振荡器和分频器。基本振荡器由简单的RC振荡器构成，主振频率按二进制规律向下逐级分频，分频后由(14)和(13)脚输出。
　　
　　在有光线照射的情况下，复位脚(12)呈低电位，IC1的内置振荡器被激活。但在暗处，复位脚(12)变高，IC1内部的计数器被复位为零，全部输出为低电位，内部振荡器也停止振荡。
　　
　　在钱柜关闭时，柜子内部是漆黑的，光敏电阻LDR1的电阻升高，IC1被复位，振荡和计数都停止，因此继电器不吸合，蜂鸣器也不鸣叫。这表示钱柜大门是关闭的。
　　
　　如果这时有人打开钱柜大门，则就有光线进入钱柜（多半是夜盗的手电筒灯光），光线落到钱柜内的LDR1上，LDR1就导通，复位脚(12)脚电位变低，IC1开始振荡并计数。只要由定时元件R2、R3和C2设定的定时时间一到，IC1的⑩脚电位就变高，维持2秒钟后再变低2秒钟，因此蜂鸣器呜叫2秒钟后，停顿2秒钟，等待下一个2秒钟的呜叫，如此不断重复，直至钱柜大门又关上为止。与此同时，ICI(13)脚送出周期为8秒的方波(4秒钟高，4秒钟低)，可以通过晶体管Tl驱动继电器RL1，经其触点N/O可以间接触发安装在远处的声光报警系统，直至钱柜大门关上为止。
