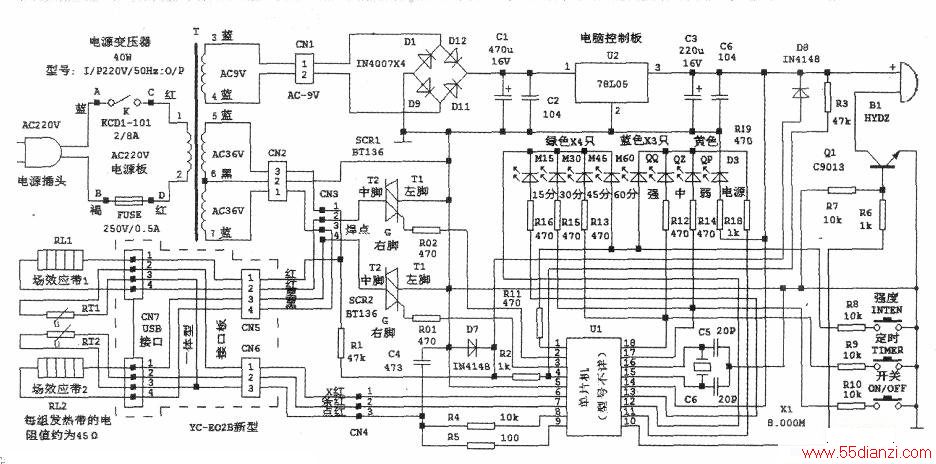

羊城牌YC -E02B新型场效应治疗仪采用新一代微电脑控制技术，系统更简化，工作更稳定,功能更加强大，电路更加复杂。附图为依据实物绘制。
1．电源电路
电源电路由电源开关K、保险管（熔丝管）FLSE、电源变压器T等组成。接通K后，AC220V电压就会加到电源变压器T初级绕组，经T变压后，从它的次级绕组输出两个交流电压。其中，它的⑤一⑥、⑥—⑦脚输出的双AC36V电压送给双向可控硅（双向晶闸管）SCR1、SCR2等组成的场效应带供电电路；它的③一④脚输出的AC9V电压经D1、D9、D11、D12桥式整流、C1滤波，利用L2稳压输出5V电压。5V电压经C3和C6滤波后，分别为单片机电路、显示电路及蜂鸣器电路等供电。
2．单片机电路
由单片机U1（型号不详）、三脚晶体X1、轻触按键K1~K3、8只发光二极管、三极管Q1及蜂鸣器B1等组成。U1的14脚为5v电源端；⑤脚为接地端；15、16脚外接晶振X1，U1内部电路与晶体X1、移相电容c5和C6组成时钟振荡电路，产生8MHz时钟振荡频率信号：①、17、18脚为键盘信号输入端，U1内部电路与外部轻触按键K1~K3、电阻R8～R10等组成按键电路，通过K1~K3对三种操作模式（开关、定时、强度）进行选择，同时作为发光二极管QQ、M60、QP、M30、Qz、M45的驱动电压输出端，高电平驱动对应发光二极管发光；13脚为发光二极管M15的驱动电压输出端，高电平驱动M15发光；12脚为发光二极管M15、M30、M45、M60的公共控制地端，低电平有效；11脚为发光二极管QQ、Qz、QP的公共控制地端，低电平有效；发光二极管D3为电源指示灯，+5V电压通过R18限流后，直接点亮D3，表明电源电路已工作；10脚为蜂鸣器B1控制信号输出端，通过驱动管Q1放大后，驱动B1发出声音；④脚为过零检测信号输入端，主要为双向可控硅（双向晶闸管）提供同步触发信号电压；⑥~⑨脚分别为温度传感器RT1和RT2反馈信号输入端，由场效应带1和2、温度传感器（负温度系数热敏电阻）RT1和RT2、R4和R5、C4、插件CN7等组成取样电压形成电路。RT1和RT2为珠封探头，将随温度变化的电平值提供给单片机U1⑥、⑦脚，作为检测温度的依据．UI根据⑥、⑦脚输入电平值与内部设定的场效应带1和2温度值进行比较，在设定场效应带温度值时，自动调节场效应带的工作状态，自动控制场效应带的温度在设定范围内。②、③脚分别为场效应带1和2的加热控制信号输出端。
3．场效应带加热控制电路
由电脑控制板单片机Ul、双向可控硅SCR1和SCR2、传感器RT1和RT2、场效应带1和2等组成。电源变压器T⑤一⑥脚、⑥一⑦脚对应输出的双AC36V电压。该电压不仅加到送给场效应带1和2加热丝的一端，而且送给SCR1和SCR2的T1极。
由单片机U1②、③脚对应输出场效应带1、2的加热控制信号，经R01和R02加到SCR1和SCR2的G极，控制它们的导通角度，使SCR1和SCR2的T2极输出控制电压，分别送到场效应带加热丝的另一端，使加热丝得电后开始发热。改变SCR1、SCR2的导通程度，也就可以调整场效应带产生的交变磁场效应和远红外热敷的强弱。
