CDB-1型超短波电疗机（以下简称电疗机）是上海医疗器械八厂生产的一种医用治疗设备。
因超高频电磁波对人体的特有作用，具有极大的止痛能力，其原因是体温被提高、充血。能够有效的减轻痉挛，在普通情形下施治于胃、胃的下口、肠、胆囊、尿道等处，消炎甚快，止痛迅速。还有扩张血管并加速血液和汗液的流通，因此，有溶化风湿或沉淀物质等功效。该机除用于疼痛治疗外，还可应用于五官科治疗和重病的抢救。主要的技术指标是：1．电源电压：220V±10%.50Hz;2．标称功率：250W；3．输出信号频率：41MHz（波长：7.3m）；4．整机功耗：≤700Wo
一、结构组成
CDB-1型超短波电疗机为台式造型，全金属外壳，壳体材料为铁质，不仅坚固，更重要的是能够屏蔽机内产生的超高频电磁波，以防止泄露。电疗机的面板上设有一块毫安表，用以指示输出信号电流的大小；装有一只输出信号“粗调调节”旋钮；设有一个输出信号的“输出微调”旋钮；还设有一对输出信号插口，用以插接治疗电极引线的插头。
电疗机出厂配套一个附件包，内装长方形治疗电极(也称电垫，100mmx150mm) 一对；长方形治疗电极(也称电垫，130mmx200mm) 一时；圆形治疗电极（也称电垫，φ120mm）一对；圆形治疗电极(也称电垫，φ90mm) 一对；圆形治疗电极(也称电垫，φ50mm) 一对，还有治疗电极引线等。
二、电路分析

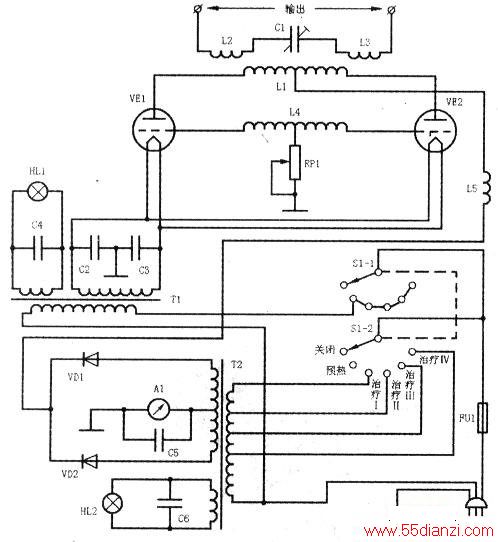

电路原理图如下图所示。
电子管VE1、VE2组成推挽式振荡电路，产生超高频正弦波治疗信号。可变电容器C1起微调作用；RP1为栅极可调电阻；高频扼流圈L5用以防止寄生振荡；灯丝变压器T1为VE1和VE2提供灯丝电源；高压变压器T2为VF1、VE2提供高压电源；VD1和VD2组成全波整流电路，其输出的电压通过L5对VE1和VE2提供屏极直流高压；直流电流表A1(300mA)串联在电子管的阳极回路中，其指示数字说明振荡电子管的阳极电流的大小与输出电流的大小成正比，可由此作为输出的治疗信号大小的参考：转换开关Sl为治疗信号强度调节开关，它采用的是双刀六掷开关，即治疗机面板上的“粗调调节”开关，并兼做整机电源开关，该机共设有4个治疗挡位，分别为“治疗Ⅰ”、“治疗Ⅱ”、“治疗Ⅲ”、“治疗Ⅳ”，信号强度依次逐渐增大，以满足不同病症和不同患‘者的需要。S1调节治疗信号强度的实质，是改变T1初级抽头的位置，以改变T1的变压比，进而改变电子管的屏极电压，改变了信号输出的强度，达到了调节治疗信号强度的目的。4A/250V保险管(熔断器)FU1用于保护整机的安全。由于人体与电疗机电极、引线和机壳等频繁接触，故电气安全性十分重要，对交流电源要求必须有性能可靠的保护线PE，而且电源插头与插座的插接状态要保持良好。
另外，HLI是灯丝电源指示灯：HL2是高压电源指示灯。C2～C6是0.01μF的瓷管电容器。
L2、L2是输出线圈。
三、故障维修方法
维修须知：需要更换电子管VE1、VE2时，只需将后面板上的6条螺钉旋下，打开后盖即可，不必将整个机芯拉出来（机壳下部还有固定螺钉）。该治疗机采用的电子管是专用的振荡、发射专用管，应更换随该产品附件包供应的备品，无此备品时也可另行采购或代用。在更换或代用VE1、VE2时务必注意其型号，F-811是以前的仿苏产品，其老型号为811。整流管VD1和VD2的型号为866，现在已购买不到，可以用1N4007等型号的二极管代换。
在维修时不要触动或改变振荡电路中L1～L4的结构参数，否则将改变其振荡频率或产生不易起振等故障。
