如今元器件的小型化导致对电应力越来越敏感，这些元器件工作在低电压下，因此必须控制电压干扰，防止潜在的故障。例如微处理器的结构和导电路路径不能够处理ESD瞬变产生的高电流。目前正以指数级的速度使用微处理器等敏感元器件，这是以前所不能想象的。如现在的车辆应用了许多系统来控制发动机温度、制动，有时甚至来控制转向系统，而其改进的目的也是为了提高效率。但这些设备或装置（如车辆牵引控制系统）均是将安全放在首位，然而其安全性与瞬变威胁源的存在有关。
下面将对瞬变威胁源理念特征和可抑制瞬变电压新型保护器件与技术及其在工业、通信电源设备中的应用选择作说明。
1．什么是瞬变

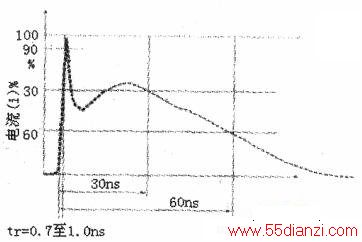

电压瞬变的定义：持续时间极短的电能浪涌是所在贮能量的突然释放的结果，或者是通过其它方式所产生，例如突然开关电感性负载或者出现雷击。其感应瞬变电压会毁坏电子器件、操作马达、发电机等或导致电抗电路元件经常会反复瞬变。另一方面，闪电（见上图所示闪电瞬变波形）和静电放电(ESD，见下图所示的测试波形)会造成随机瞬变。
闪电和静电放电通常会意外发生，应作好准备测量的监测装置或设施。当今许多电子电路、模块或整机已制定出具备对瞬变电压进行测量或监控的标准。

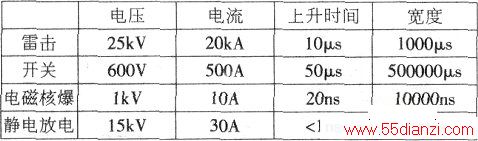

下表中显示瞬变威胁源（雷击、开关、电磁核爆及ESD)的特征多种参数（电压、电流、上升时间及宽度）的幅值。
2．瞬变电压峰彤特征

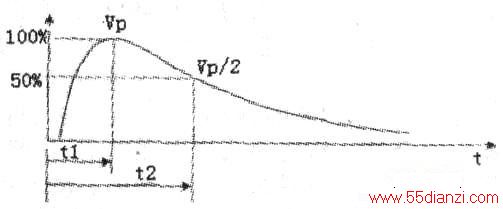

从上图（为闪电峰形）与下图（为ESD峰形）可知，瞬变电压峰形特征通常表现为“双指数”波形。闪电的指数上升时间范围为1.2μs～l0μs，宽度范围为50μs～l000μs。而ESD的波形宽度耍窄得多，上升时间区已经精确到l.0ns。总宽度大约为l00ns。
由于瞬变电压峰形特征危害性增大，导致各类电子与通信设备中各种元器件技术的脆弱性也充分呈现，下表列举了各种元器件技术的脆弱性数据，从而引发有更多制造厂商与相关人员对“瞬变”的极大关注。
