各种环境下产生瞬变电压的情况

　　1．ESD(静电放电)
　　
　　静电放电的特征是上升时间很快，峰值电压和电流很高。由物体间不平衡的正、负电荷产生此能量。下面是可能产生电压的几个示例，它与相对湿度(RH洧关：

　　·在地毯上行走：35kV@RH=20%：1.5kV@RH=65%。

　　·在乙烯基地板上行走：12kV@ RH =20%：

　　250V@RH=65%。

　　·在椅子上的工人：6kV@RH=20%；100V@RH=65%。

　　·从桌子上拾起的聚乙烯袋：20kV@ RH=20%：

　　1.2kV@RH=65%。

　　通过与表2对照可知，日常活动产生的ESD瞬变电压会远远超过标准半导体技术的脆弱性幅值。而其图2的示意只是根据IEC61000-4-2测试规范定义的ESD波形。

　　2．开关电感性负载
　　
　　它会导致所存贮的能量发生瞬变。如车辆内的其它开关电感性负载会产生高能瞬变，随着负载增加其幅度也增加。关闭电感性负载时，雪崩磁场被转化为电能，其形式为双指数瞬变。根据源的不同，瞬变可能达到几百伏、几百安，时间宽度可达到400ms。引发电感瞬变的典型装置包括：发电机、马达、继电器及变压器等。

　　3．闪电感应瞬变
　　

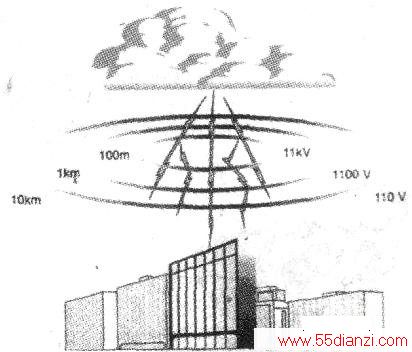

　　发生雷击时会产生业磁场，它将会在附近的电线内产生大幅度的闪电感应瞬变，该闪电感应瞬变的破坏作用也不亚于雷击直接的危害。即使l英里(1.6km)远的电击也会在电缆内产生高压。该类雷击产生的闪电感应瞬变远大于云间雷击产生的瞬变。下图为云与大地之间雷击产生的闪电感应瞬变示意图，该闪电感应瞬变远大于云间雷击产生的瞬变，其闪电感应瞬变干扰脉冲电流可达5kA/20s。
