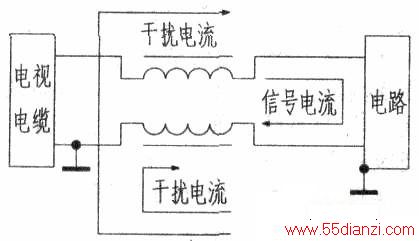

纵向扼流圈有两个绕组线圈，两线圈的绕组匝数与绕向均相同，其图如上图所示。当有线电视信号电流在两个绕组流过时，方向是相反的，所产生的磁场就可相互抵消，这时呈低阻抗状态，因此纵向扼流圈对有线电视信号电流不起扼流的效应且不阻断直流回流。地线中的交流声干扰电流（也即纵向电流）所流过两个绕组的方向相同，产生的磁场同方向相加，纵向扼流圈此时对地环路交流声干扰电流呈高阻抗状态，达到了抑制地环路交流声干扰的目的。

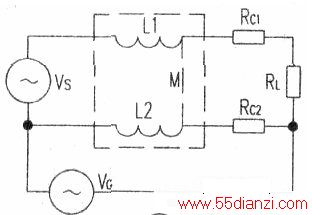

上图的等效电路可用中图表示。下面对此电路加以分析。在中图中，有线电视信号源电压vs经过纵向扼流圈并经过RC1和RC2到负载RL，纵向扼流圈用电感Ll和L2以及互感M表示。
因为纵向扼流圈的两个绕组完全相同并在同一个铁心上成紧密耦合状态，故L1=L2=M。Vc是由于地电位差或者是地线环路经过磁耦合而形成的地环路电压（也称纵向电压）即交流声干扰电压。

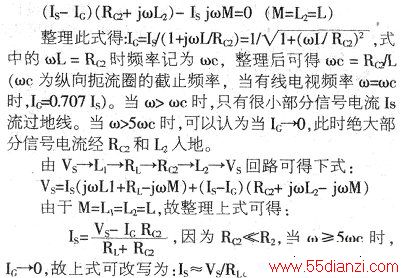

这里暂不计交流声干扰电压VC1来分析纵向扼流圈对有线电视信号电压vs的影响。由于RG1大大小于负载电阻R．且两电阻串联，所以RC1可以忽略不计。这样中图等效电路可以简化为下图。从下图可以看出：有线电视信号电流Is经过负载RL，然后一部分交流声干扰电流IG直接人地，而另一部分信号电流Is与干扰电流IC之差流过Rc2、L2之后入地，由此可得下式（其中∞为有线电视频率）：
从上式可以看出，流经负载电阻R1的有线电视信号电流Is就等于没有接入纵向扼流圈。所以可得出结论：若有线电视信号频率∞≥5ωc(ωc=Rc2/L)时，且纵向扼流圈电感量足够大时，接入纵向扼流圈对有线电视信号的传输是没有影响的。
下面来讨论加入纵向扼流圈后，对交流声干扰即地环路电压VG的影响。

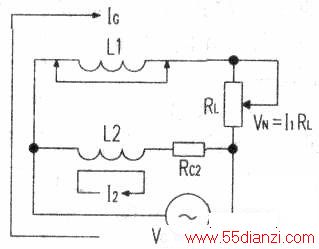

假设此时将Vs短接不计有线电视信号电压Vs的影响，其等效电路如下图所示。从下图可知，假如不加纵向扼流圈，地环路干扰电压VG全部加在负载电阻R1上。加上之后，流向纵向扼流圈两个绕组的干扰电流Il和I2在负载Rt上的干扰电压VN=I1RL。

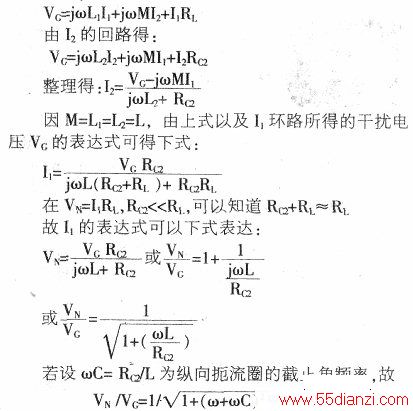

由干扰电流Il流向回路得下式：
由此式可知：当ω≥5ωc时，VN/VC≤0.197。即证明了纵向扼流圈可以较好地抑制地环路的有线电视交流声干扰信号。若纵向扰流圈的电感量L越大，有线电视信号源频率∞越高，纵向扼流圈的线圈绕组和电路连接导线电阻Rc2越小，抑制的效果越好。纵向扼流圈的电感应有下式关系：L＞＞Rc2/ω
