油罐车辆导航监测系统是集北斗(全球卫星定位系统(GPS))、地理信息系统(GIS)以及无线通信技术于一体的软、硬件综合系统。主要由三部分组成：监控中心软件系统、无线数据链路和GPS车载终端。可对移动车辆进行统一集中管理和实时监控调度指挥。GPS车辆管理调度系统利用电脑通过INTERNET,监控范围可以随着目标移动、放大、缩小,使目标始终保持在屏幕上,实现多窗口、多车辆、多屏幕同时追踪;北斗(GPS)满足了车辆的安全、快捷、准确的需求,提高了车辆服务能力、人员利用率、规范科学化管理水平及降低车辆的油耗、人员成本。
1、市场前景
油罐车的运输状况难以适时掌握，在一定程度上制约了企业经营效益的提高。燃油产品的安全运输在石油运输企业管理中一直是倍受关注的问题，在燃油产品的运输中，盗窃、抢劫以及员工的不规范行为给企业带来了不同程度的损失，而普通的计算机系统管理的信息化已经不能解决这个问题，拥有一套可对燃油运输车辆进行实时监控的移动定位系统成为石油运输企业管理中不可或缺的辅助手段。GPS与北斗技术的不断进步和发展给石油运输行业的储运管理提供了新的方式，北斗(GPS-全球定位系统技术)是目前进行目标观测，获取空间和地面信息，并对所获信息进行存储、处理、管理和应用的四大导航定位体系之一。通过北斗(GPS)技术，可以快速、准确、实时地确定空间位置的三维坐标，极大地缩短了信息源的更新周期。 北斗(GPS)监控系统的应用将会更大程度地降低成本，对石油运输企业优化资源配置、提高市场竞争力，将会起到积极的促进作用。
2、功能模块与分工
2.1、系统方案概要

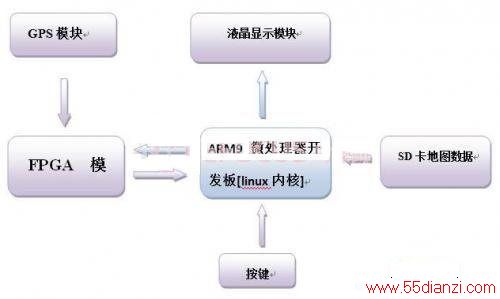

2.2、车载模块概要

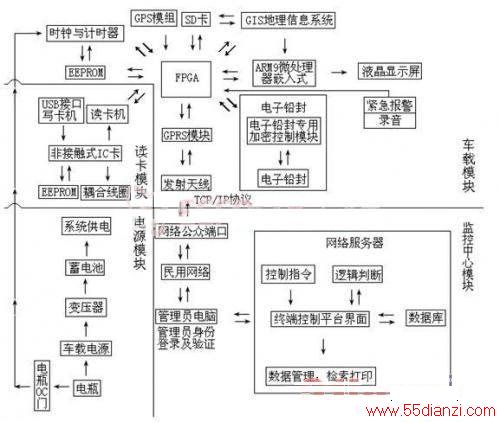

2.3、系统详细结构图
2.4、各模块功能与注释
序号
模块
型号/类型
功能或其它
A
车载模块
车载硬件终端，有唯一ID识别码。具有导航、安全监控、GPRS通信、黑匣子等功能。
1
FPGA
实现高速速数据转换和逻辑判断功能
2
ARM9嵌入式
ARM9/linux内核
实现状态跳转、FPGA指令控制中枢。
3
液晶显示屏
导航、紧急警告
4
GIS信息系统
MaPINfo/MIF(MapInfo Interface Format)
储存在SD卡内，地图信息可以拔出SD卡更新
5
SD卡
2G
储存地图、车辆运行信息（黑匣子功能）
6
紧急报警
开关
使用去抖和定时电路，要求连续按下500ms才有效，防止误报。
7
录音
驾驶室录音，记录进黑匣子
8
电子铅封专用加密控制模块
控制电子铅封开、关，以及开关状态监测，自带数据加密。
