超速报警：超速通过GPS速度判断达成。
3.6、车载设备检测功能
车载终端在网络覆盖的情况下，12小时至少向中心上报一次定位及状态信息。据此，中心可对车载终端的运行状况、故障信息进行统计。
方案：
每天0:00和12:00，额外向监控中心上报车辆信息。
3.7、 历史资料检索与历史轨迹回放
可随时查询某辆车的位置回报记录、某段时间接收的车辆位置回报信息、某段时间的受警记录等详细记录，并可选定某车某时间段的位置记录进行轨迹回放。
方案：
历史资料有2个保存途径：一是车载终端，使用SD卡记录信息(黑匣子)，当GPRS网络没有覆盖或车辆出现被盗等情况时，仍有数据记录。二是在监控中心数据库的信息。
3.8、数据库管理及查询打印功能
建立各类数据系统，包括：用户数据管理系统、车载终端管理系统、协助单位管理系统、值班员管理系统、警情管理系统、录音管理系统等，并进行存储，可提供查询、回放、打印等功能。
方案：
通过网络服务器，监控中心数据库能提供查询、在线打印功能。
4、设计应用标准
《安全防范工程的程序与要求(GA/T75)》
《防盗报警中心控制台(GB/T16572)》
《入侵探测企通用技术GB10408.1》
《数字通信接口标准G.703》
《国际图像音视频编码标准(ISO11172)》
《安全防范系统验收规则GA308-2001》
《油罐车标准GB 20951-2007》
《欧洲防爆标准ATEX100a》
防爆安全方案：按照防爆认证的相关要求，终端的每个部分，包括传感单元，在安装完毕后都要用环氧树脂进行浇灌处理(使用E-44和低分子聚酰胺650)。按照防爆认证中的相关要求，外接线的供电线长期暴露在空气中，为避免短路造成影响，电源模块会对供电电压进行检测，一旦出现短路则切断外接线供电并发出报警声。
5、基于Spartan-6的高速数据转换收发控制FPGA模块
5.1、应用VHDL语言编写，其优点是：
①支持广泛、易于修改：由于VHDL已经成为IEEE标准所规范的硬件描述语言，目前大多数EDA工具几乎都支持VHDL，这为VHDL的进一步推广和广泛应用奠定了基础。在硬件电路设计过程中，主要的设计文件是用VHDL编写的源代码，因为VHDL易读和结构化，所以易于修改设计。
②强大的系统硬件描述能力：VHDL具有多层次的设计描述功能，既可以描述系统级电路，又可以描述门级电路。而描述既可以采用行为描述、寄存器传输描述或结构描述，也可以采用三者混合的混合级描述。另外，VHDL支持惯性延迟和传输延迟，还可以准确地建立硬件电路模型。VHDL支持预定义的和自定义的数据类型，给硬件描述带来较大的自由度，使设计人员能够方便地创建高层次的系统模型。
5.2、使用IEEE.STD_LOGIC_1164标准，代码简洁易懂，下面给出一个文件头。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.All;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY segment0 IS
PORT (CLK : IN STD_LOGIC;
EN : IN STD_LOGIC;--Activity LOW
DIN : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--BCD8421 code
NOTHING : IN STD_LOGIC;--Activity LOW
DOUT : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--A,B,C,D,E,F,G
DIG : OUT STD_LOGIC_VECTOR(3 DOWNTO 0));--one hot code
END segment0;
6、ARM9微处理器嵌入式图像处理和显示模块方案

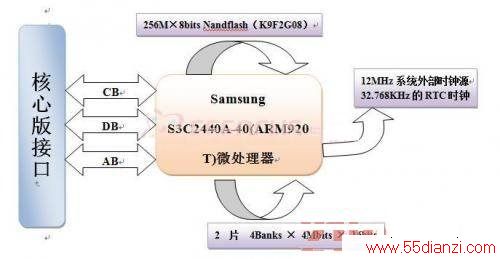

2440核心板模块框图

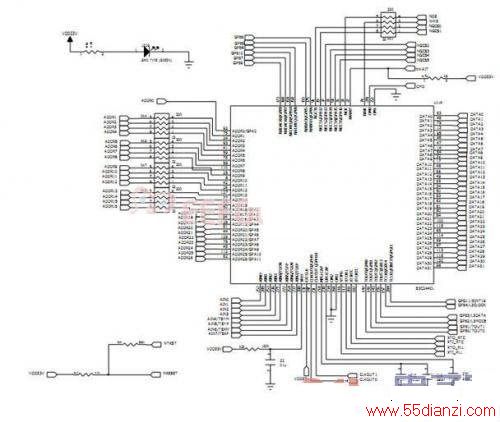

S3c2440A原理图

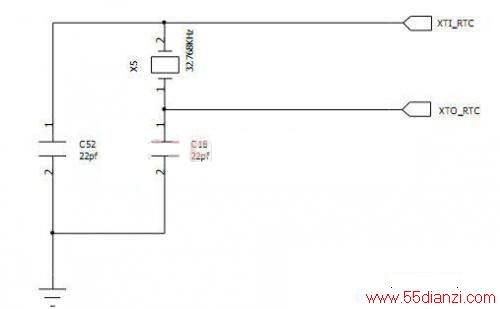

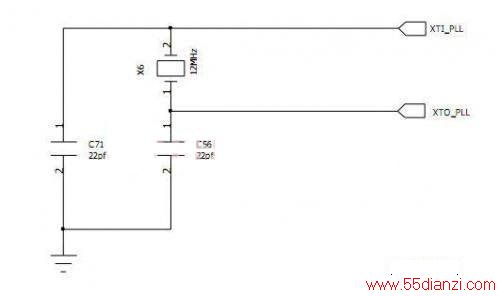

RTC CLOCK原理图

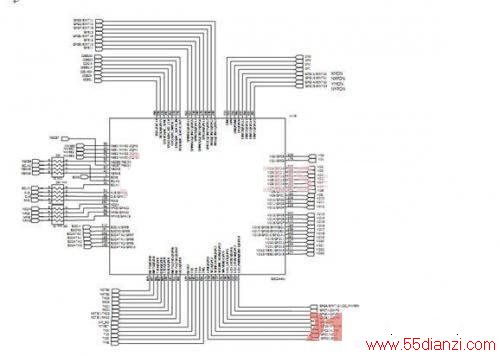

S3c2440B原理图

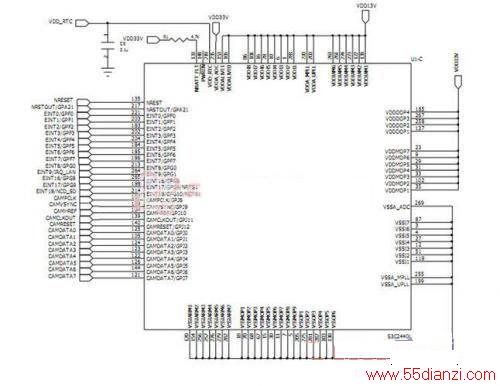

S3c2440C原理图

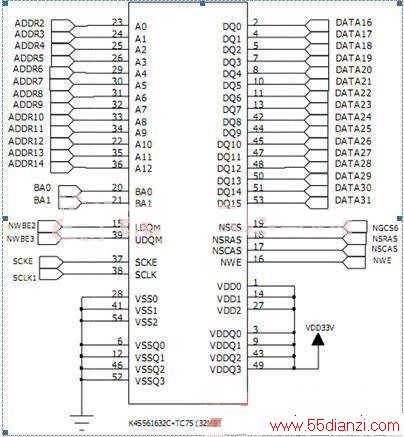

SDRAM

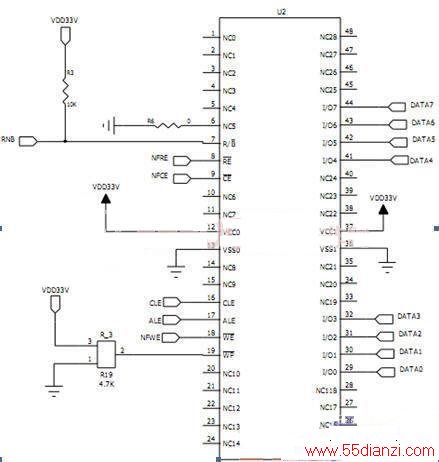

FLASH128

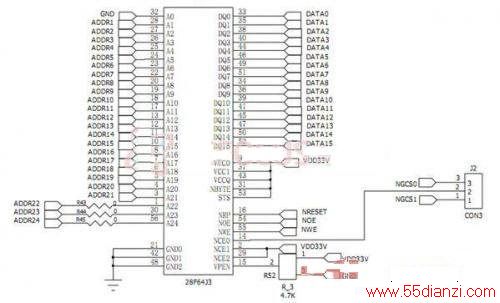

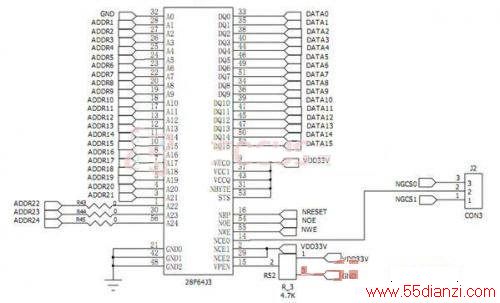

NOR FLASH

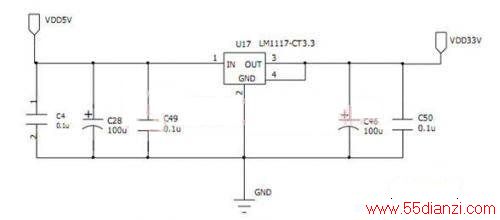

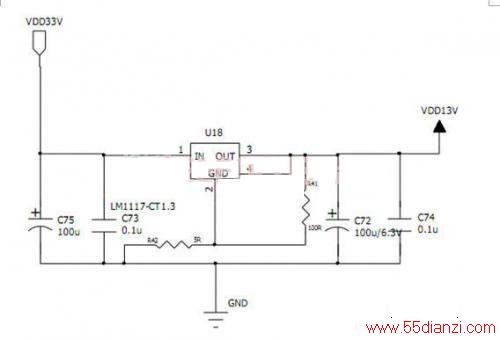

电源稳压模块
地图的制作：
6.1、电子地图数据的提取
MaPINfo格式的电子地图是目前使用最为广泛的地图格式之一。由于商用原因，截止至现在为止，MapInfo公司一直没有向外界公布它原始的以矢量形式存贮的文件格式，即TAB格式，这就加大了直接利用MapInfo原始数据的难度。但MapInfo公司也提供了一种与外界交换数据的机制，即MIF(MapInfo Interchange Format)格式地图。MapInfo地图以MIF格式存贮时，每个表的数据都以两个文件保存：一个是扩展名为.MID的文件，它主要用来保存与几个数据相对应的属性数据，通常这些属性数据以特殊的定界符分隔，每条记录各占一行，末尾加回车换行符;另一个是扩展名为.MIF的文件，每个.MIF文件包括文件头和数据区两部分，文件头中主要是对MapInfo如何将这种格式的地图数据生成电子地图的一些说明信息，数据区则主要是几何对象的定义。

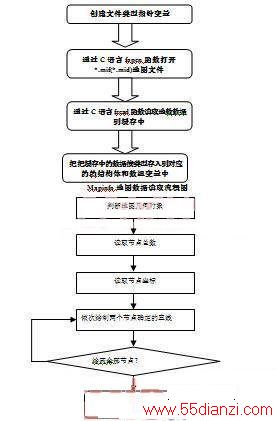

Mapinfo 地图图层绘制流程

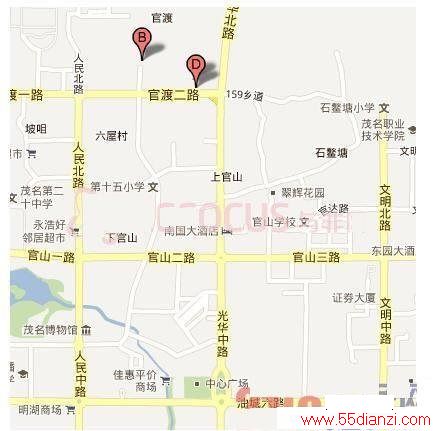

6.2、基于谷歌地图图片的加载实现
由于直接由Mapinfo 画出来的地图只有点线面，没有一般地图的直观性，因此可通过加载谷歌地图的图片来美化导航系统。用的是谷歌地图BMP格式。
