在无线系统误码率测试中，通过在测试前进行置信度和精度估算，可以提高测试结果的可靠性并缩短测试时间，本文介绍加快误码率测试的置信度和精度估算方法。
大多数工程技术人员对于术语“误码率”(误码率)及相关测试非常熟悉。误码率测试本质上就是输出一个已知的数据位流给被测设备，然后捕获并分析从被测设备返回的数据流。为了使不同仪器有相同的测试结果，常常应用一种特别的伪随机序列，这是一种源于通讯工业定义的标准。
在当今通讯世界中，电话与诸如无线数据等其它工业普遍受到关注。无线通讯自身充满变化，并包含了许多分支技术，如点对点微波通讯、卫星通讯、无线电频率广播和手机的“双向”通讯。
几个不同于误码率测试的仪表进入了各种技术领域，用于测量相关系统或部件的性能。如协议分析仪，是一种专用的测试手段，不具有通用性，但可以简洁而有效地测试误码率。
而且，工程师们设计无线系统时，需要一种快速、精确的方法模拟基本的无线通讯通道干扰(如噪声和衰减)并验证所设计的产品在这种环境下的性能。评价一套独特的无线系统是非常复杂的工作，如果把所有当今使用的数字调制方案都考虑上就尤其复杂。
对于无线系统，不但需要测试误码长度，而且要关注什么样的背景噪声造成了如此多的误码。因此，无线测试通常要求评价误码率与不同水平的模拟背景噪声对应关系，噪声由Eb/No(每位能量比噪声密度)或者位信噪比表示。

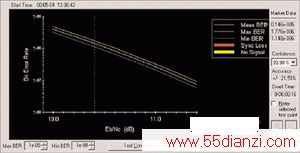

应用AWGN(附加白高斯噪声)到无线设备中，可以产生表示“BER - Eb/No“曲线：通常叫瀑布曲线(water curves)。瀑布曲线表示了误码率BER与不断降低的背景噪声之间的关系。瀑布曲线图是最终测试结果，是比较无线系统性能的重要因素。
负责任的工程师，他们最直接的目标是有效地产生测试结果，并进行可信的比较。因此，理解噪声干扰的可能分布可以有效地执行测试工作。简单地说，他可以在可接受的测试时间和期望的置信水平和精度水平之间作出折衷选择。当测试完成，测试的置信度和精度可应用到瀑布曲线，因此这条曲线可用于可信的定量比较。
本文通过分析此类测试所面临的问题，详细描述了当今测试的需求，同时阐述了Fastbit FB100A误码率测试仪和FB200A噪声发生和通道干扰模拟器作为测试测量仪器的重要性能。
一个通讯通道模型

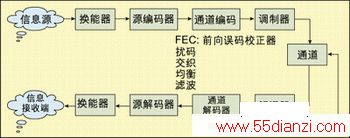

在所有实际案例中，无线通讯系统可以划分为一些简单的模块。我们给出这个模型的框图，并解释FB100A误码测试仪如何进行测试。信息的来源是一个人在讲话或是一串字符。传感器将此信息转换为计算机或处理器可处理的电信号。这种基本的形式就是位或二进制数字。
显然，一串未定义的数据流并不能代表信息的传送。还需要一套规则，将基本的可识别语音词汇或字符串转换为可识别的数据流。这是源编码器的基本功能，也是通常无线通讯工程师工作的起点。
一旦工程师知道了信息的类别和形式(即信息源和源编码的方法)，他就要估算传送通道所传送的信息可能受到损害以及损害的程度。这就是误码测试优于其它测试方法的地方。简而言之，工程师的工作是为给定的通信通道的信息源测量误码或误码率，并为电路设计合适的编码/解码器和调制/解调器，或想办法减少这些误码。
误码率测试和FB100A仪表
用于无线数据通讯测试的Fastbit系列产品支持串行和并行通讯、可编写4M字节数据字流、附加4M字节可编写的内存用于打包数据或帧结构数据。 FB100A为研发工程师设计，它不适用于低端误码测试和野外协议分析验证。FB100A中中包含的功能，如测试包和帧误码的测试能力、用于定义和分析长序列的大内存空间，使得它不能与低端的BER测试设备进行价格上的竞争。FB100A的可编程能力使得它对研发工程师非常有价值，因为它不被限定在某一特定协议。FB100A并不是设计用来替代某一专用试验室协议分析仪，也不能替代昂贵的、高速(Gbs)的(例如SONET系统开发实验室所需的)误码测试。FB100A 可提供100Mbs的串行数据流和高达160Mbs的并行数据流。因此FB100A是那些需要灵活性和高性能但预算紧张的实验室工程师们的理想选择。
多数低端误码测试仪只把数据流发生器作为从属功能，即使有内存也很小-只能用于PRBS(伪随机码)串行数据流的产生和分析。多数协议分析仪正如它的名字- 只能产生和分析某一特定的序列。FB100A在这方面提供了杰出的性能，无论用户自定义的序列，还是仪器提供的各种标准PRBS序列，它的 INSTALOK同步技术可提供数据位流的快速同步和误码分析。
FB100A独有的INSTALOK技术包含了快速的两步处理，无论PRBS数据流是否被植入帧结构的有效载荷，都可提供特殊帧结构头部同步和快速PRBS数据流同步。而且，PRBS数据流将在第一个帧结构头部终点(即第一帧有效载荷的起点)开始，在帧结构有效载荷终点终止，使得下一帧结构头部无缝地连续发射，然后在这一帧的有效载荷部分继续从上次终止点传送 PRBS序列。这样，完整的PRBS序列可以在帧结构中被传送，完全没有早期的BER测试中的限制。因此，实现了简单的设置和测试，避免了其它仪器遇到的复杂问题，如设计和加装外部逻辑电路或子系统等。
FB100A的INSTALOK技术另一个独有的功能是它提供字(字节宽度的信息)和字块误码率测试。当字代表帧结构头部，在头部中的所有位都被忽略，从而可以模拟协议中帧结构头部masking功能。在并行数据传输中，字的每一位可以被编程并看作一个单独的通道，误码测试可针对字或8个通道中的任意一个。因此，无论被分析的数据是数据位流、字节宽度的字、字块还是帧和帧结构头部，都可进行全面和精确的误码率测试。
FB100A (除数据和时钟端口及其补码外)还有两个端口或通道。这些额外的端口可用作一个或两个附加控制线，即帧结构同步通道及其补码；或单端帧结构同步信道及附加单端帧结构数据有效指标同步控制线。这些附加的端口可用于测试在设计中包含这些控制线的简单数据接收机，避免增加前期的硬件投入。
FB100A 的另一项重要性能是仪表的内部数据发生器和数据分析仪可以用作单独的仪表。发生器产生的数据可以不同于分析仪分析的数据。当需要分析从被测设备(而不是 FB100A)发出的信号时，这是一个重要的工具。这一性能是因为FB100A中发生器和分析仪分别使用了单独的4M字节内存。对于多功能的控制线功能， FB100A数据发生器拥有附加的4M字节可编程内存，用于独有的帧结构同步序列。
最后，FB100A在物理层方面的多功能性为用户提供了逻辑接口界面的多种不同选择。串行通讯方式中，标准输出提供TTL和ECL，或TTL和PECL逻辑电平。并行通讯方式，用户可购买各种 POD选件，包括了字节宽度的数据和控制线。这些并行POD通过FB100A标准物理逻辑接口提供用户设备的连接。接口包括：使用SPI(同频串行接口) 的MPEG，ASI(异步串行接口)，或RS422，还有更为通用的串行数据传输，如RS232、RS449和HSSI，包含如TTL和LVDS逻辑电平。
当加入开始提到的通用数据发生器和协议分析仪等设备的功能，FB100A的上述性能使得简单的误码率测试设备可以成为功能强大的通讯分析工具。
AWGN和高斯概率分析
理论上，你可以测量无限长时间得到精确的误码率测试结果。然而，实际上你需要相对短的时间进行测试。因此，真实的BER统计可能明显高于或低于你的测试结果。

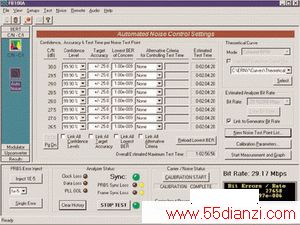

通过加入已知统计概率的权重到系统中，你可以通过已知的概率分布描述误码的发生。使用概率分布，你可以简单地用可信度水平和实际精度估算描述单个测试。这种方法可以在可接受的不确定度下，在短时间内得到可重复的测试结果。
在给出公式之前，回顾一下置信度水平和精度估算会很有帮助。置信度水平定义了实际误码率包含在你测试的精度范围内的概率。精度与测试误码率和真实误码率的差有关。你通常用百分数来表示它。
作为一个样例，假设你作一个测试，记录了100位误码。如果设定置信度水平是一个标准偏差(或68.27%),测试精度是10%。也就是说，真正的误码率落在误码率测试结果10%范围内的可能性有68.27%。如果你测试了10,000次，有6,827次在测试结果误差10%范围内，其余3,172次超出测试结果10%的范围。
使用高斯概率分布计算误码率测试参数
