3 方案设计系统结构及实物

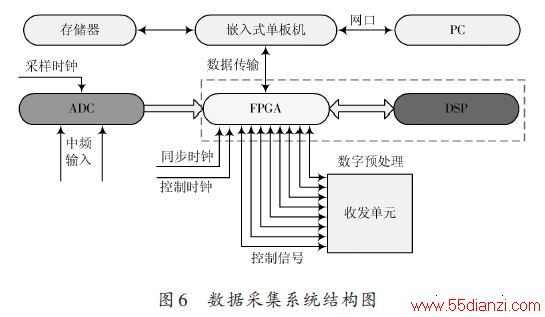

根据系统要求，设计的高速大动态范围ADC 数据采集系统，结构如图6所示，主要包括模数转换模块、数字信号预处理模块、数据传输模块和嵌入式单板机等。

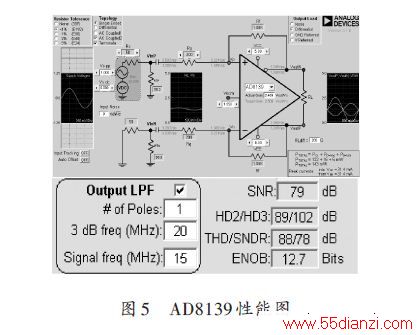

模数转换模块是信号采集系统最重要的组成部分。它主要包括ADC、前端电路和时钟电路等。主要完成的功能是实现对模拟中频输入信号的数字化，以用于后续的数字信号处理。
数字信号预处理模块采用较为成熟的FPGA+DSP结构，主要实现对数字信号的FFT、数字正交解调等，同时实现对原始数据传输。信号预处理主要在DSP中完成，而FPGA内部搭建两个FIFO来实现数据传输，同时完成对收发单元等的控制功能。FPGA采用Xilinx的低功耗高性能产品Spartan6,DSP 采用Analog DevICe公司的低功耗DSP产品ADSP21479.
数据传输模块采用Cypress 公司的CY7C68014,通过USB 接口完成由FPGA 向嵌入式单板机的数据传输。嵌入式单板机具备各种符合计算机协议的数据接口，包括与电子硬盘的存储接口，与上位机的网络通信接口，以及与预处理卡的USB通信接口。

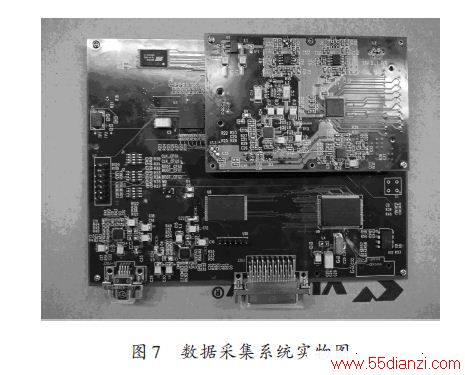

数据采集系统硬件电路实物，如图7所示。系统分成两块电路板，即模拟ADC板和FPGA+DSP数字板，两者通过PMC插件连接。
4 结语
本文研究了影响数据采集系统动态范围的关键因素，给出了在采集系统设计时选择芯片、设计时钟和前端电路的依据，以此为基础提出了一种高速数据采集系统的设计方案。论证分析表明，该设计方案能够满足雷达数据采集系统高速大动态范围的要求。
