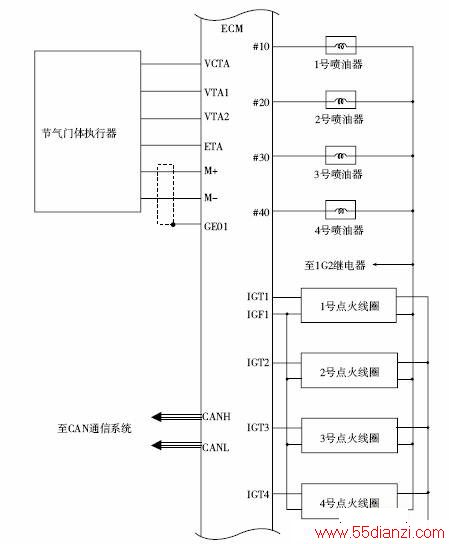

下图为丰田卡罗拉1ZR-FE发动机执行器线路图,由该图可见,该发动机的所有喷油器和点火线圈都由继电器IG2提供工作电源;只要接通点火开关,继电器IG2就处于激励状态,所有喷油器和点火线圈都会有工作电源存在。
该发动机“全电子节气门”(电路图中的节气门体执行器)中的电动机,由ECU的M+和M-端子提供工作电源。
