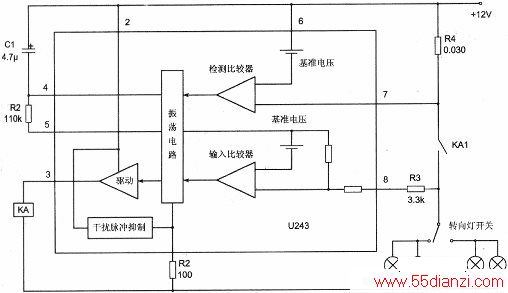

大众系列轿车转向灯闪光器如上图所示，主要由U243电子闪光集成电路为核心构成。用于汽车转弯时作闪光和报警用。当汽车正常转弯且车灯完好时，转向信号灯和驾驶室监测用的转向指示灯同时闪烁，闪光频率为80次/min，当有灯泡损坏，转向指示灯的闪光频率为160次/min，以示报警。
1．U243集成电路简介 U243集成电路具有功能齐全、功耗低、精度高、外围元件简单，最高工作电压为16.5V，最大输出电流为300mA，且无需调整等特点。
U243集成电路内含检测比较器、输入比较器、振荡电路、驱动控制电路、干扰脉冲抑制等电路。具有电源反馈以及过电压保护等功能，其内电路方框图如上图所示，该IC采用双列8引脚塑封结构，其各引脚功能说明如下表所示。
2．输入比较器 这是一个电压比较器，主要是用来检测U243输入电位的高低，从而输出控制信号去控制振荡器的工作状态（即集成电路外接电路C1的充电和放电状态）。
3．振荡电路 振荡电路主要是由一个电压比较器和外接的RC网络(R1、C1l)构成。正常工作时，集成电路内部电路给该比较器一端提供一个参考电压，该电压值的高低受检测比较器的控制，比较器的另一端则外接RC网络提供一个变化的电压，以使电路处于振荡状态。
U243集成电路4与5脚外接C1、R1为振荡电路时间常数元件，这两只元件的值决定了振荡电路的振荡频率。
4．电压检测器电路 电压检测器电路也就是检测比较器电路，该电路主要用来识别R4电阻上的电压降的大小，R4为0.030Ω的电阻。当车灯完好时，流过R4上的总电流（各车灯电流总和）较大，R4上的电压降也大。当车灯中的某一个损坏，使流过R4上的车灯总电流减小，R4上的电压降也减小。这一减小的电压被检测比较器识别后，输出一个控制电压给振荡器，用以控制振荡器中电压比较器的参考电压，引起振荡器的振荡频率发生变化，使转向指示灯的闪烁频率加快一倍（160次/min）以示报警。
5．控制驱动输出电路 控制驱动输出电路主要由功率复合管所组成，信号从U243的3脚输出(最大输出电流约为300mA)，用以驱动外接继电器KA线圈的工作状态，由KA继电器的触点KA1的接通与断开来驱动转向灯泡闪亮，以进行转向指示。
6．其他电路 U243集成块的6脚为集成电路的内检测比较器、输入比较器和振荡器的基准电压输入端：2脚为控制驱动电路的电源输入端；1脚与搭铁（接地）间所接的R1为反馈电阻，用以稳定电路的工作点。
