24V柴油车转向信号闪光器

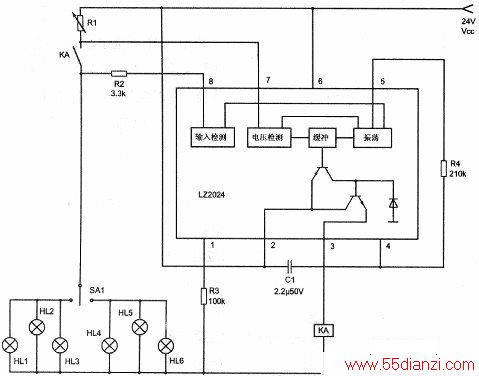

　　上图是应用于24V柴油车上的转向信号闪光器电路。该电路在正常工作时，车灯和监事灯同时闪光，闪光频率为160次/min。一旦有车灯损坏，则通过检测电压，使振荡频率加快一倍，从而使监视灯闪光频率加快一倍，以示报警。

　　1.L22024集成电路简介   L22024集成块内含输入检测、电压检测、缓冲器、振荡器以及驱动输出电路等，其内电路方框图见图8中所示。该IC采用8脚双列直插塑封结构，其各引脚功能说明如下表所示。

引脚号 功能说明 引脚号 功能说明 1 外接偏置电阻 5 振荡电路外接电阻R端 2 工作电源电压输入端 6 工作电源电压输入端 3 继电器驱动控制信号输出端 7 电压检测信号输入端 4 振荡电路外接RC元件 8 输入电流输入端

　　2.工作原理

　　当SA1转向灯开关闭合后，闪光灯HL1—HL3或HL4—HL6通过启动电阻R2从IC1的8脚输入电流，使IC1电路起振，其3脚输出振荡信号，去驱动继电器KA工作，此时，继电器KA的触点将随振荡信号产生闭合、释放两种状态，信号灯则出现有规律的闪烁。

　　3．振荡频率IC1内振荡电路的振荡频率由外接的电容C1、电阻R4构成的Oc网络确定，分为两种情况：(1)正常时的闪光频率f1=1/R4*C1：(2)当有灯泡损坏时，闪光频率f2=2.2/R4*C1。

　　为了使闪光频率稳定可靠，取样电阻R1选取值是使VTH（IC17脚控制信号阈值电压的高电平）处于正常闪光和加倍闪光时Rl电阻上压降的中间，即R1=U1/1=(1.1—1.15)Vin/1，式中，VTH为IC17脚控制信号阈值电压，U1为电阻R1两端的电压，|为信号灯的电流。

　　如闪光灯失效时，电路中电流|增大，此电流通过取样电阻R1输入给IC1的7脚，IC1内电路中的电压检测器输出一信号，使振荡频率成倍增长，故IC1的3脚输出二倍于原振荡频率的信号。
