大众车系轿车转向信号闪光器电路

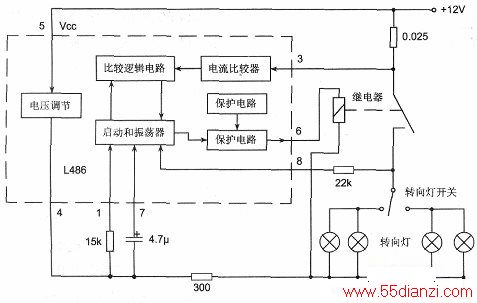

     上图是应用于大众车系上另一种转向信号闪光器电路。

　　1.L486集成电路简介  L486集成电块内含启动和振荡电路、驱动电路、比较逻辑电路、电流比较电路、电压调节电路，其内电路方框图如图11所示。IC采用8脚直插式封装方式，其各引脚说明如下表所示。

引脚号 功能说明 引脚号 功能说明 1 启动和外接振荡器振荡电阻 5 工作电源电压输入端 2 未使用 6 驱动控制信号输出端 3 电流比较器信号输入端 7 启动和外接振荡器振荡电容 4 电子调节电路接地线端 8 振荡器控制检测信号输入端

　　2.1作原理

　　 上图电路正常时的闪光频率为80次/min，有灯泡损坏报警时的闪光频率为160次/min，最大连续输出电流为1A，最高工作电压为80V。L4865脚内的电压调节电路，用于对输出的电压进行稳压后提供给各个电路使用。3脚输入的电流用于进行比较后控制起动和振荡器电路的状态，以便进行过压保护。其他电路的工作原理与图6基本相同，读者可自行分析。
