基于NCV7430的汽车内部及外部照明灯控制电路

    1) 内部RGB LED照明方案

    本地互连网络(LIN)总线是一种用于当今汽车网络架构的低成本串行通信协议。NCV7430 LIN RGB LED驱动器结合了LIN收发器与RGB LED驱动器及存储器，适用于汽车内部照明。这款单芯片RGB驱动器可监视汽车内部照明中的专用多色彩LED应用。

    NCV7430包含LIN接口(从器件)，用于LED色彩及光强度参数设定。该器件通过LIN总线接收指令，随后独立驱动LED。NCV7430在LIN总线上用作从器件，而主器件可以通过总线读取特定状态信息(参数值及错误标志)。NCV7430的LIN地址可通过器件内部存储器编程固化。

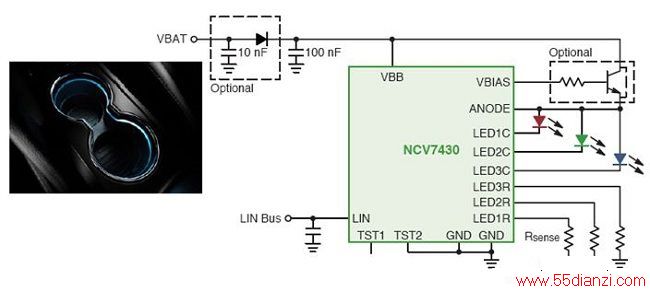

图6：汽车内部照明方案

    NCV7430的特性还包括保护及诊断过流检测(对地及VBB短路检测、LED开路检测、高温警示及关闭和检测到错误时重试模式);省电(休眠模式供电电流20 mA、兼容14 V汽车系统);以及EMI兼容性(LIN总线集成斜坡控制、LED调制模式降低EMC)。

    2) 外部及内部照明恒流稳流器(CCR)方案

    双端线性恒流稳流器(CCR)是简单、经济及强固的器件，为成本敏感的LED应用提供有效的稳流方案，适用于汽车外部照明，如中央高位刹车灯(CHMSL)，以及内部照明，如座舱灯、化妆镜灯、手套箱。该器件不要求外部元件，可用作高边或低边稳流器，在宽输入电压范围下对输出电流进行稳流，其设计带有负温度系数特性，用于保护LED在极端电压及工作条件下免受热失控影响。

    型号为NSI45xxx、NSI50xxx、NSIC20xx、NSI45xxxJ和NSI50150AD的器件的稳流电流可在宽电压范围内提供恒定亮度;负温度系数在高环境温度条件下可保护LED;提供多种最大电压版本(45 V、50 V及120 V)，可承受电池电压突降。

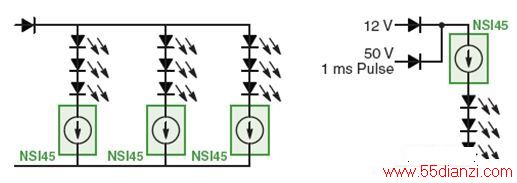

图7：汽车外部及内部照明的恒流稳流器
