电气设备是汽车的重要组成部分,担负着发动机的点火、启动、照明以及其他工作。其工作质量,对保证汽车的机动性、经济性和安全性都起着重要的作用。
1.汽车的电气设备组成

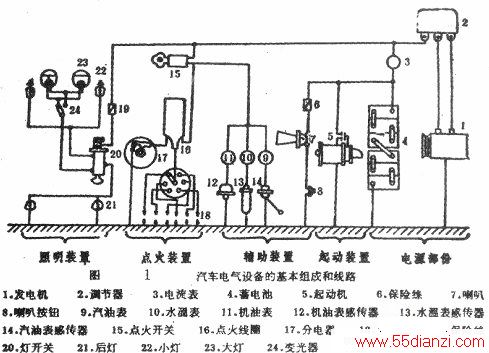

汽车电气设备可分为电源和用电两大部分,如附图所示。
电源部分:包括蓄电池,发电机和调节器。当发动机不工作或转速低时,由蓄电池供给各部分用电:当发动机达到一定转速后,由发电机供给各部分用电,并向蓄电池充电:调节器用以限制和调节发电机的电压和输出电流,并控制发电机和蓄电池之间的电路,使两个电源能够协调地工作,以保证各用电部分的工作安全和可靠。
用电部分:点火装置用以点燃汽缸内的工作混合气:启动装置用于启动发动机:照明装置用于车内外的照明:辅助装置包括各种电气仪表、讯号及其他各种辅助设备,用于指示发动机的工作情况。
2.汽车整车电路的组成
汽车整车电路,通常由电源电路、启动电路、点火电路、照明与灯光信号装置电路、仪表信息系统电路、辅助装置电路和电子控制系统电路组成。
(1)电源电路
也称充电电路,是由蓄电池、发电机、调节器及充电指示装置等组成的电路,电能分配(配电)及电路保护器件也可归人这一电路。
(2)启动电路
是由启动机、启动继电器、启动开关及启动保护电路组成的电路。也可将低温条件下启动预热的装置及其控制电路列入这一电路内。
(3)点火电路
是汽油发动机汽车特有的电路。它由点火线圈、分电器、电子点火控制器、火花塞及点火开关组成。微机控制的电子点火控制系统一般列入发动机电子控制系统中。
(4)照明与灯光信号装置电路
是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯,及有关控制继电器和开关组成的电路。
(5)仪表信息系统电路
是由仪表及其传感器、各种报警指示灯及控制器组成的电路。
(6)辅助装置电路
是由为提高车辆安全性、舒适性等而设置的各种电器装置组成的电路。辅助电器装置的种类随车型不同而有所差异,汽车档次越高,辅助电器装置越完善。
一般包括风窗刮水及清洗装置、风窗除霜(防雾)装置、空调装置、音响装置等。较高级车型上还装有车窗电动举升装置、电控门锁、电动座椅调节装置和电动遥控后视镜等。电子控制安全气囊归入电子控制系统。
(7)电子控制系统电路
主要由发动机控制系统(包括燃油喷射、点火、排放等控制)、自动变速器及恒速行驶控制系统、制动防抱死系统、安全气囊控制系统等电路组成。
