DF100A型PSM短波发射机的自动控制系统，可以较好实现发射机自动化控制、调谐、监测、报警等功能，对发射机稳定运行和简化操作程序起到了积极作用。此机有各种类型的继电器、接触器，检修测试所要求的线包额定电压也不相同，因此8路马达组件的检修工作复杂繁重，为了方便、快捷地完成马达组件的检修测试工作，制作出一款综合测试平台。
一、制作要达到的设计目标
1．实现各种交流继电器的检修测试工作；
2．实现各种直流继电器的检修测试工作：
3．完全模拟设备工作原理测试检修完毕后的马达组件，使马达组件随调谐电位器任意可靠转动。
二、设计原理

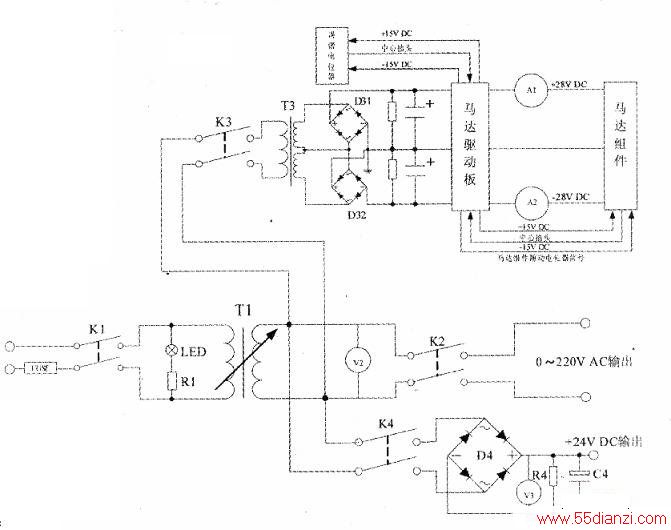

电路原理见下图。
图中，K1为电源总开关，输入两相电源220V，其中一相电路接有SA保险。LED为电源指示灯，R1为100kΩ/10W降压电阻。T1为可调变压器，最大变比为1:1。因此，空开K2输出端最大输出电压为交流220V，V2为交流输出端电压指示表。当空开K4合闸时D4整流输出0～24V DC电压以满足各种直流继电器的检修测试，V3为输出直流电压指示表，R4为lOn／2W负载电阻，C4为50V/1000μF滤波电容,3为双次级输出变压器，单独输出电压均为30V交流电压：D31和D32为串联组合整流桥，单独整流输出直流28V，串联组合输出电压为直流52V，组合t}，心点电压28VDC。
工作原理：由于马达驱动板需要正负28V DC电压供电，所以D31和D32串联组合中心点与马达驱动板接地点连接，使马达驱动板地电位抬升为28VDC。组合整流桥正极输出端与马达驱动板+28V端子连接；组合整流桥负极输出端与马达驱动板-28V DC端子连接。
A1、A2为正负28V DC电流指示表，用于检测马达组件启动时和正常运转时的电流指示。调谐电位器和马达组件随动电位器正负15VDC均有马达驱动板提供，用于检测马达组件的随动运转能力。
三、马达驱动板控制电路分析

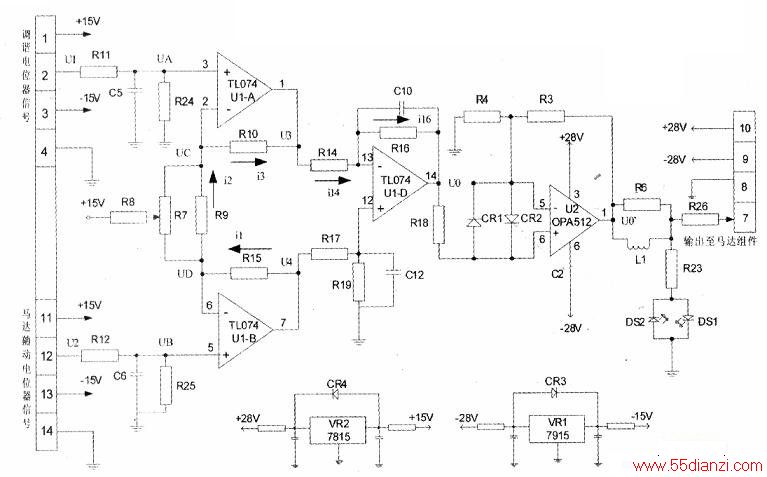

马达驱动板控制电路见下图。
1．U1-A和U1-B计算分析
图中，U1-A、UA-B和UA-D为集成运算放大器，R10=R15=Rf，R9=R1,R11=R12=R14=R16=R17=R19=R,R24=R25=10R12=10R11=10R。

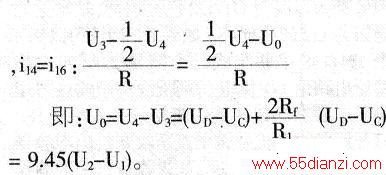

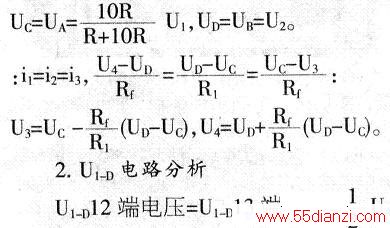

由运算放大器“虚短”特性可得：
3.U2(OPA512)电路分析R3=R2=18kΩ,R4=R1=0.475kΩ。
设Uo’=+28V，则U_=Uo’=0.72V，而CR1、CR2导通压降为0.4V，故当Uo>0.4+0.72V=1.12V时，CR1才能导通，CR1导通使U+>U-，可知此时OPA512构成电压比较器，故可保证Uo'=+28V。
当O<Uo<1:12V时，CR1、CR2’均截止，此时OPA512构成比例放大器。根据“虚断”概念，Uo’=(1+)Uo=38.9Uo，但0.72V<U0<1.12V日寸，有Uo’=38.9Uo>+28V，但由于电源电压为+28V，故Uo’=+28Vo当Uo’=-28V时，分析同上。

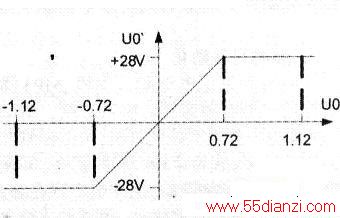

4．Uo’输出波形如下图所示。因为马达转动存在惯性，不能由正转方向立即变为反转方向或立即停止，采用类似刹车方式的电路，在调谐、随动电位器位置超出范围较大的时候，Uo’=-28V或Uo'=+28V使马达高速转动，当超出范围较小时Uo’的绝对值将减小，使马达转速逐渐降低以达到精准控制。
5．集成块VR1(7915)、VR2(7815)将正负28V电压变为正负15V电压以满足调谐、随动电位器控制信号所需。
R7为可调电位器，当调谐电位器信号2与马达组件电位器信号12端短路，调整R7使输出至马达组件7端的输出电压为零电位，即初始调零。DS1、DS2为正转和反转指示灯，用于指示马达组件此时的转动状态。
四、设计特点
变压器T1应有足够容量满足各绕组同时输出的需求，并可根据实际需要调整输出电压。各种输出电压由K2、K3、K4空开分别控制。特别是模拟设备控制电路设计出的马达检修测试电路方便可靠，实用性较强。
