广电设备多点接地认识误区

　　在讲究信号质量的广播电视系统中，电子设备内部及设备之间的多点接地并不是必需的，反而是有害的。
　　

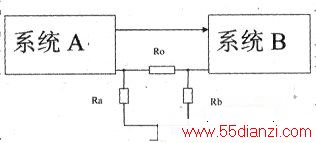

　　例如附图中，小电流信号系统A和大电流信号系统B两处分别被接地后，由于它们的接地电阻Ra和Rb不可能严格相等，这样就造成了地线电阻Ro两端有一定的电位差。而有电位差的回路势必产生电流，由此就在系统A向系统B传递信号的过程中，叠加了一个额外的电流信号，这样就产生了寄生调制。寄生调制严重时用示波器就可以检测到，它可以影响行场同步信号的稳定性。由此可见，广播电视设备的多点接地，影响了信号的质量，是杂音、串音及电声指标下降的潜在原因（非全部原因）。
　　
　　进一步分析，上图中若系统B设备不接地，即Rb=*．而系统A设备接地，则系统B的大电流信号将通过Ra对信号源上游产生反馈，从而造成不良后果。若系统A设备不接地，即Ra=oo，而系统B接地，则系统A输出端与系统B输入端信号同电位，只是小信号的系统A在Rb上产生的影响只有几十或几百分之一，可以忽略不计。所以，只需系统B接地即可。，当然，在对信号质量要求不是特别高而注重设备安全、人身安全的场合，如电气设备、防雷装置，则是另外一回事，多点多处接地是一种保障安全的措施。
