德力西DDS607单相电子式电能表电路简析

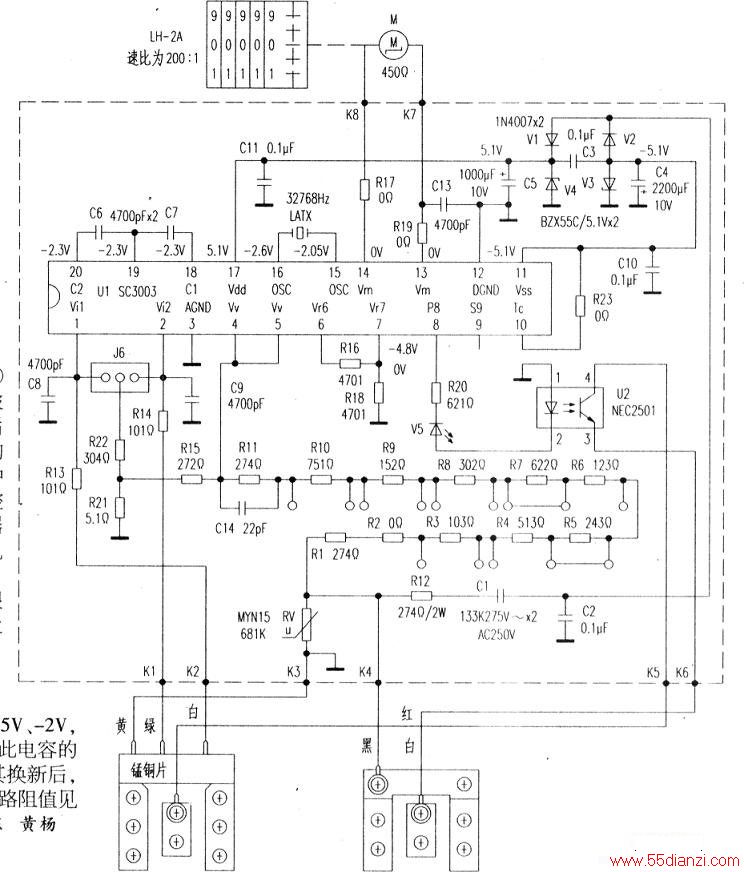

　　德力西DDS607单相电子式电能表，采用集成电路计量芯片和SMT制造工艺，电参数为220V、10A(40A)、50Hz、1600imp/KW-h，实绘电路如附图所示。
　　
　　该表电路由电压／电流变换器、乘法器、电压／频率转换器、分频器、计数器、电源电路等组成。
　　
　　其核心器件是电能计量芯片SC3003，找不到SC3003的技术资料，但根据外围电路分析，发现它的引脚功能与BL0932相同。
　　
　　K1.K2端子诵过锰铜片(几百微欧）进行电流采样并经C8、C9滤除干扰脉冲后，送人U1(SC3003)的①、②脚，K3、K4端子通过电压采样电阻RI～R11等取样后，送人U1的③、④、⑤脚，被采样的电压u和电流i经芯片内部的电压缓冲放大器和电流缓冲放大器放大后送给模拟乘法器M，完成电压和电流瞬时值相乘，输出一个与一段时间内的平均功率成正比的直流电压Uo然后，该电压利用U/f转换器，将U转换成相应的脉冲频率f并进行计数，第一路从U1⑧脚输出快速脉冲，按照1600imp/KW．h规律控制发光管V5闪烁次数；第二路从U1（13）、（14）脚输出慢速脉冲，驱动机械式计数器LH-2A进行计数，记录出相应的电量；第三路从K5、K6端子输出脉冲，供其它电能采集设备使用。
　　
　　该表的电源电路采用电容降压、稳压管稳压方式。市电电压通过R12、CI限流降压，C2滤波，再经V1、V2半波整流，稳压管V3、V4稳压．C4、C5滤波产生±5V电压，为SC3003供电。
