3 智能电表的软件设计

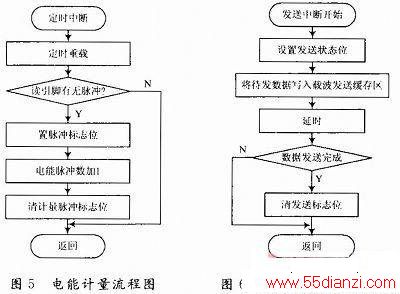

智能终端的软件设计主要包括：电能计量、存储、载波发送接收及状态显示等。用户用电量经过计量芯片采样转换成有功脉冲，经过高速光耦传送给PL3201，PL3201收集来自计量模块的脉冲数换算成用户用电量并存储到存储模块，其电能计量软件流程图如图5所示。载波发送接收是由PL3201以中断方式实现，这样使得电能表能实时侦听公网电力线上的消息，真正达到随时在线的功能，其常态为载波接收状态。载波发送信号经过功率放大耦合到公网电力线上，通过载波通信与安装在公网电力线上的集中器进行数据交换，集中器再通过GPRS无线网络与监控中心交换数据，从而完成远程无线监控的功能。载波数据发送接收软件流程图如图6和图7所示。
4 结语
本文设计的智能电表能对用电量进行高精度的测量，通过低压电力线载波通信读取和设置远程智能电表的相关数据，可实现实时远程监控。适用于城市小区多用户和农村住户相对集中地带，其优点在于不用再进行专线安装，直接采用现有电力线作为通信载体，成本低廉。系统不足之处在于通信距离有限，在远距离通信时系统抄表率下降，可靠性降低。通过软件设计使智能终端之间可以相互读取数据，增加抄表的可靠性和延长通信距离是该设计改进的方向。
