交流电压表工作原理

　　我们测量交流电压，一般以交流有效值表示，因为交流220V和直流220V点燃一个相同的灯泡发光效果一样。也就是产生的电功率相同。根据公式：功率P=U2/R对交流电来说，是每瞬间的电功率之和（一个周期分成N个点，每点功率之和按N平均，我们又称之为均方根值。

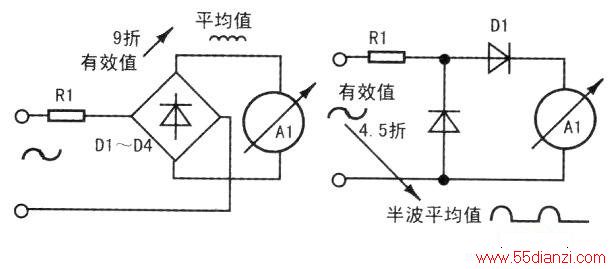

　　我们用指针万用表测量交流电压，测量原理如下图所示。
　　
　　将交流电先检波成脉动直流电，电流表头Al指针的偏转是和电流成正比，由于机械惯性，每瞬间偏转力的平均效果相当于一个直流电通过表头偏转的效果，我们称之为平均值：

　　表头是按平均值来偏转的，我们要读取的是有效值，两者之间差一个系数，称之为波形系数．对于常见的正弦波来说，波形系数为1.11，即U/U=l.ll．表头读数要扩大1.11倍才是有效值．改电表刻度不容易实现，常用的方法是提前将电阻Rl缩小（全波0.9倍，半波0.45倍），根据欧姆定律，I=U/R 1，输入电流因分母减小而加大，（全波1.11倍，半波2.22倍），从图1中看到，先加大后打9折或4.5折后，刻度正好指示交流电的有效值。
　　
　　为了验证这一事实，用万用表交流25V档测量9V电池，全波检波的情况显示10V左右（电池正反接一样）而半波情况显示20V左右（电池正接才有指示）。普通数字万用表测量交流电压的原理与指针表类似，除准确度高外主要区别有两点，①输入阻抗高②检波线性好。我们在测量时往往忽略“平均值电压表”这一特点，万用表直接读取非正弦波电压读数，造成误差。特别是方波，电压表读数10V，实际电压9V有约10%的误差。
