新型交流电压变送器的设计与实现

新型交流电压变送器的设计与实现

点击数:7607 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   仪器仪表读写器

    内容摘要:为了实现交流电压的测量与变送,满足DDZ-Ⅱ、DDZ-Ⅲ仪表、电子计算机等对该模拟量输入信号的需求,设计了一种新型交流电压变送器。介绍了该变送器的组成、功能及主要技术指标,并从电子学的角度分析了该变送器的工作原理,对输出与输入之间的线性关系及实现方法进行了讨论。通过实验检测,证明了该变送器的变换线路结构新颖、简单、准确度高、长期工作稳定可靠。

      在电力系统中的各电站、调度室、变电所及冶金、化工各类工矿企业中的生产流程、油田开发等各个领域,当为DDZ-Ⅱ,DDZ-Ⅲ电动单元组合远动装置、Foxboro MICro 761可编程数字调节器、电子计算机、巡检、自动化控制系统提供所要求的模拟量输入信号时,需要将被测交流电量(电压或电流)转换成线性比例输出的直流模拟电量,它是实现电控设备自动化过程中不可缺少的环节之一。为此,我们设计了一种新型交流电压变送器,可将0~240V工频(50Hz)电压线性转换成直流0~10V、0~10mA和4~20mA信号。应用情况表明该转换器设计合理、转换精度高、带负载能力强、抗电冲击性能好,使用效果良好。

      1 变送器组成、功能及主要技术指标

      1.1 变送器组成

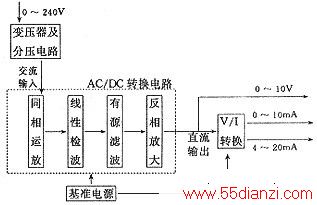

      图1为电压变送器组成原理框图。从图中可看出,系统分为以下几部分:

      (1)变压器及分压电路 考虑到检波电路对输入电压的要求,利用变压器及分压电路将0~240V 线性转换为0~5V.

      (2)AC/DC转换电路 利用负反馈对一般的二极管检波电路进行校正,使转换特性线性化,将0~5V输入线性转换为0~10V直流输出。

      (3)V/I转换电路 它是系统的电流输出环节,其作用是将检波电路输出的直流电压线性变换为双路0~10mA、4~20mA电流信号输出。

      (4)基准电源 为AC/DC转换电路和V/I转换电路提供所需的直流电源及偏置电压。

图1 变送器组成原理框图

图1 变送器组成原理框图

      1.2 变送器功能

      该变送器有一路输入通道(0~240V 通道)和三路输出通道(0~10V通道,4~20mA 通道,0~10mA通道)。根据需要,三条输出通道可分别单独输出或并行输出。

      对三条输出通道中的每一路,变送器内部都设有满量程调整电位器,可非常方便地调整仪表的量程。另外,对4~20mA输出,仪表还设有零点调整电位器,以便进行零点的调整。前面板设有0~250V交流及0~10V直流电压表0~10mA和4~20mA直流电流表各一块,并配有转换开关,可随时观察输入信号及转换的输出信号变化。

      1.3 变送器主要技术指标

      输入交流信号量程:0~240V;

      输出直流信号量程:0~10V;

                                0~10mA;

                                4~20mA;

      负载电阻:0~10V ≥5KΩ;

                     0~10mA 为0~1.5KΩ;

                    4~20mA 为0~500Ω;

      基本误差:≤0.5%

      工作环境:温度0~40℃

      相对湿度:≤85%.

      运行方式:能在额定负载下连续工作。

    2 工作原理与分析

    2.2 V/I转换电路原理

      图4是输入直流电压0~10V,输出直流电流0~10mA,带负载能力0~1.5kΩ的转换电路原理图。该电路的输入就是线性检波电路的输出,由于该电路引入了很强的电流串联负反馈,因此输出电流与输入电压具有良好的线性关系,且具有恒流性能。此电路中的A5设计为差动输入放大电路,它将输入信号Vout4与反馈信号Vf进行比较放大。复合管N1、N2的作用是扩大输出电流,其中N1是反相放大器,N2是电流输出级,输入电压Vout4经电阻R10加到运放反相输入端,输出电流Iout流经R15及Rf得到反馈电压Vf,此电压经电阻R12、R13加到A5的两个输入端,下面分析该电路输出电流与输入电压的关系。

图4 直流0~10V/0~10mA转换电路

图4 直流0~10V/0~10mA转换电路

      假设A5为理想运算放大器,反馈电阻R15、R16和负载电阻RL分别远小于对应电阻R9+R12及R10+R13,则R12,R13支路的分流作用可忽略不计,设A5正、反相输入端电压分别为VM、VN,B点与动触点C对地的电压分别为VB、VC.

      则有

      VM=VN(1)

      VB-VC=Vf(2)

      Vf-Iout(R15+Rf)(3)

  (4)

  (5)

      取R9=R10=100kΩ,R12=R13=20kΩ,由(4)式减去(5)式得:

  (6)

      将(1)式和(2)式带入(6)式得

  (7)

      将(3)式代入(7)式得

      Vout4=5Iout(R15+Rf)

  则:

      由上式可见,当运放开环增益足够大时,输出电流Iout与输入电压Vout4的关系仅与反馈电阻R15+Rf大小有关,而与其他参数及负载电阻RL无关,因此电路具有恒流性能。

      当取R15+Rf=200Ω,即Rf=50Ω时,若Vout4=0~10V,则得Iout=0~10mA

      调节电位器R16动触点C的位置,可改变反馈电阻Rf的阻值,从而改变反馈深度,来进行调节变送器的量程,使得Vi=240V时,Iout=10mA.

      图5是输入直流电压0~10V,输出直流电流4~20mA,带负载能力0~500Ω的转换电路原理图。该电路与0~10V/0~mA转换电路结构类似,只是运放A6的同相输入端不是直接接地,而是加一固定的负偏置电压Vp,以便进行零点调整。

图5 直流0~10V/4~20mA转换电路

图5 直流0~10V/4~20mA转换电路

      下面通过计算来确定输入电压与输出电流Iout之间的关系。

      设A6为理想运算放大器,Vout4为线性检波器的输出,A6正、反相输入端及D点与动触点E对地的电压分别为VR、VS、VD、VE.输出电流Iout在R23+Rf上得到的反馈电压为Vf.与图4 0~10V/0~10mA转换电路公式推导相类似,输入电压Vout与输出电流Iout之间的关系为

      由上式可见,当运放开环增益足够大时,输出电流Iout仅与输入电压Vout4、负偏置电压VP、反馈电阻Rf大小有关,而与参数及负载电阻RL无关,因此该电路具有恒流性能。

      当VP=-2.5V,Rf=50Ω时,若Vout4=0~10VDC,则有Iout=4~20mA.图中RW是一零点调整电位器,通过调整RW,用来改变VP,进行变送器零点的调整,使得当变送器输入直流电压为0V时,Iout=4mADC;R24是一量程调整电位器,通过改变动触点E的位置,可改变反馈电阻Rf的阻值,从而改变反馈深度,来进行调节变送器的量程,使得当变送器输入交流电压为240V时,Iout=20mA.
