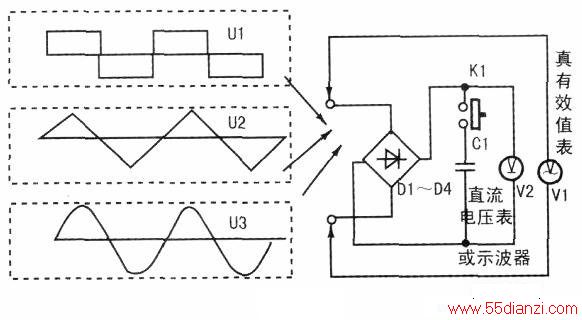

波形系数实验原理图如下图所示,其中检波二极管Dl~4用正向压降小的1N5817或2AP9,电容器Cl用0.1μF,真有效值表用FLUKE 79111,普通万用表用UT-51。

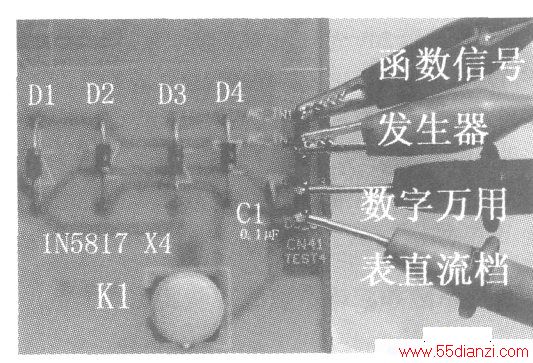

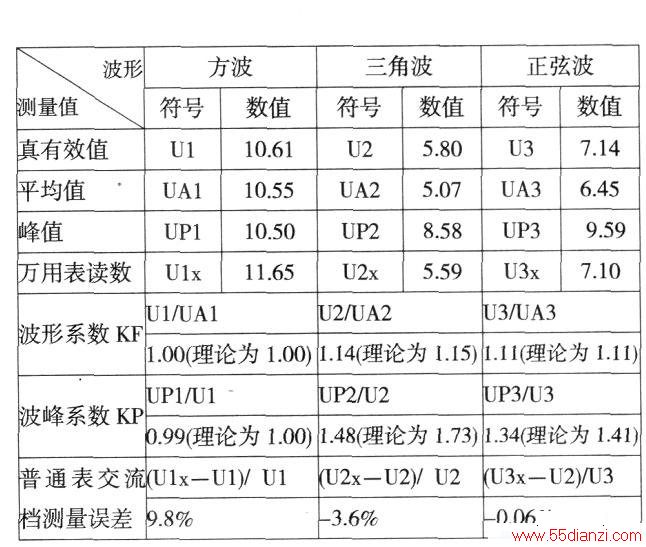

测量实物图如下图所示。Kl不按下时,万用表DC20V档测三种波形的读数是平均值UA1~3。Kl按下,万用表读数是峰值UPl~3。真有效值电压表的表笔测函数信号发生器的两个输出端,读数为Ul,U2,U3,普通数字电压表测同一位置,读数为Ulx,U2x,U3x。原始记录见下表。
由于没有考虑检波二极管的压降,造成平均值、峰值的测量值偏小。计算出的KP、KF与理论值会有偏差。总的趋势是对的。
