有线电视系统室外设备的防雷与接地

　　有线电视系统的室外设备有信号接收系统设备和信号传输系统设备等，下面分别介绍这两部分的防雷方法。
　　
　　(1)信号接收系统的防雷
　　
　　目前接收设备防止雷击的有效方法是安装避雷针和接收天线可靠接地。
　　

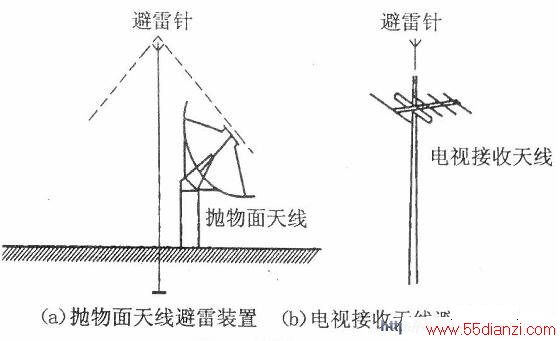

　　避雷针的安装方法主要有两种：一种是安装独立的避雷针；另一种是利用天线杆（或天线面）顶部加长安装避雷针。两种方法的保护半径必须覆盖室外信号接收设备，如下图所示。保护范围可由下式计算：
　　
　　R（保护半径）=h（避雷针与地面高度）×1.5避雷针的接地与接收天线的接地距离必须大于Im，地线的埋设深度不小于0.6m，接地电阻不能超过4Ω。
　　
　　接地引线要求尽量垂直。
　　
　　(2)信号传输系统的防雷
　　
　　有线电视信号传输系统一般为明线安装，传输网络范围大，使遭雷击范围扩大。目前有线电视信号传输系统的防雷措施主要有如下几种方法：
　　
　　①利用吊挂电缆的钢丝作避雷线，方法是：在钢丝的两端用导线接入大地，其接头要求采取防水措施，以防雨水灌入生锈。
　　
　　②在电缆的接头和分支处用导线把电缆的屏蔽层和部件的外壳引入大地。
　　
　　③在电缆的输入或输出端安装同轴电缆保护器或高频信号保护器。
