如何选用防雷保护装置？

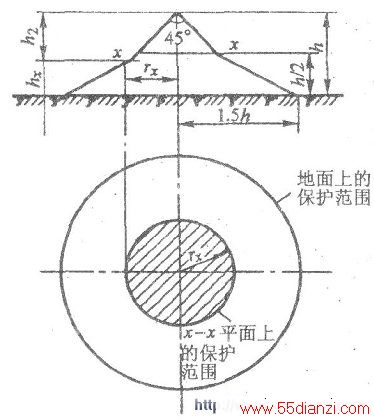

　　防雷保护装置包括：接闪器、引下线和接地装置。接闪器可以是避雷针、避雷线、避雷网或避雷带。其中避雷针主要用来保护露天变配电设备、建筑物和构筑物等，单支避雷针的保护范围如下图所示。由图可知，其保护范围与避雷针的高度h有关。避雷线主要用来保护电力线路，避雷网和避雷带主要用于保护建筑物。
　　
　　接闪器、引下线和接地装置所用材料应有足够的机械强度，还必须满足耐腐蚀的要求。一般情况下，应按照能够满足通过雷电流时动稳定和热稳定的要求来选定材料规格。所谓动稳定是指抗御雷电流机械破坏作用的能力；所谓热稳定是指抗御雷电流热破坏作用的能力。
　　
　　避雷针宜采用镀锌的圆钢或钢管制成。圆钢直径不宜小于25mm;钢管直径不宜小于40mm，钢管壁厚不宜小于2.75mm。避雷针装设在烟囱上时，考虑到烟气的腐蚀，所用材料尺寸还必须适当加大。
　　
　　避雷网和避雷带宜采用镀锌圆钢或扁钢。圆钢最小直径为8mm;扁钢最小厚度为4mm，最小截面为48平方毫米。
　　
　　装设在烟囱上时，应采用直径12mm以上的圆钢。
　　
　　引下线最好也采用镀锌材料，所用圆钢直径不得小于8mm;扁钢厚度不得小于4mm，截面不得小于48mm2。装在烟囱上方也应采用直径12mm的圆钢。
　　
　　引下线应采取最短的途径，要尽量避免弯曲。在没有特殊要求时，允许用建筑物和构筑物的金属结构作引下线，但必须连接可靠。
　　
　　防雷接地装置所用材料的最小尺寸应稍大于其他接地装置所用材料的最小尺寸，采用圆钢最小直径为10mm(一般接地装置是8mm)；扁钢最小厚度为4mm，最小截面为100平方毫米（一般接地装置为48毫米）；角钢最小厚度为4mm;钢管最小壁厚为3.5mm。接地电阻不得大于10Ω。
　　
　　在有腐蚀性的环境中，防雷装置所用材料除作镀锌或涂漆处理外（注意地下装置不能涂漆），还应当适当加大截面，以防腐蚀和锈蚀。
