功率开关对电源效率的关联论证

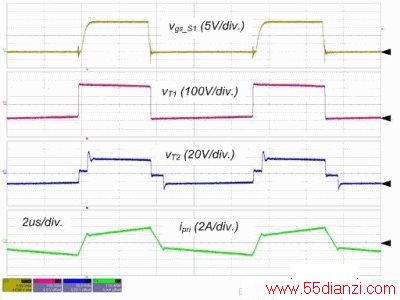

    图4 实验结果 I

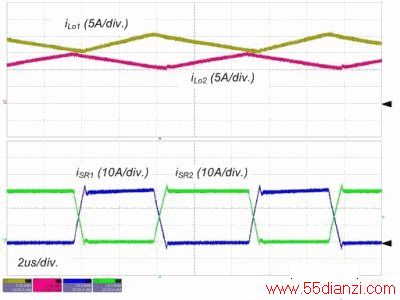

    图5 实验结果II

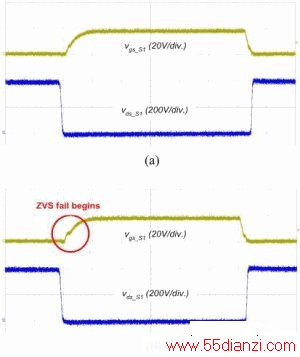

    图 6 所示为不同负载情况下的 ZVS 运作，显示了低侧开关的漏极电压和栅极信号，转换器在负载低至 30% 的情况下仍表现为 ZVS 运作。

    图6 ZVS 运作验证;(a) 30% 负载;(b) 20% 负载状况

    图7 测得的效率图

    转换器的效率如图 7 所示，在额定负载为 20%、50% 和 100% 的情况下测得的效率分别为93.7%、94.6% 和 93.1%，这显示了边际性能，因而使用设计优良的 PFC 和 DC-DC 级能够达到85 PLUS 规范要求。
