为了便于对单片开关电源的效率进行计算与分析，必须准确测量各种功率参数，包括：交流输入功率、各元器件上的功率损耗、总功耗。
普通交流有效值仪表不适合测量开关电源的功率参数。因为此类仪表仅适合测量不失真的正弦波信号。然而单片开关电源中有多种高频非正弦波和瞬态干扰存在，例如：100kHz矩形波、锯齿波、开关失真波形、交流纹波、高次谐波；此外，还有尖峰电压、振铃电压、音频噪声、从电网引入的瞬态电压等电磁干扰信号。非正弦波的波峰因数均大于1.414（正弦波的波峰因数）。波峰因数(Kp)等于峰值电压(Vp)与有效值电压(VFRMS)之比：Kp=Vp/VRMS。利用瓦特表能直接测量交流输入功率以及各种功率损耗。对于Kp≥3的非正弦波（例如窄脉冲），瓦特表也适用。
单片开关电源的输入滤波电容会使交流输入电流波形产生严重失真，这是由于波峰因数较高而功率因数较低造成的。开关电源的功率因数典型值为φ=0.6～0.8，它取决于交流线路的阻抗和交流输入电压值。

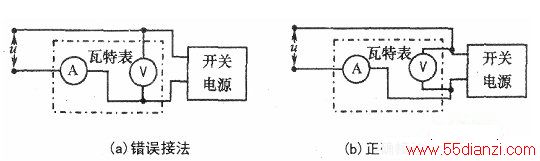

利用瓦特表测量输入功率时，需按下图(b)所示接好电路。测电压时尽可能地跨接在开关电源的交流输入端。否则，电源引线上的压降也会造成1%～2%的测量误差，见下图(a)。
假如没有瓦特表，亦可用直流高压来代替交流输入电压u，直接加到交流输入端，这样即可使用普通的直流电压表和电流表来测量直流输入功率。
大多数开关电源在交、直流两种输入方式下均能正常工作。但是当交流电源线上还并联有电风扇、电源变压器时，必须先把电风扇等断开，然后加直流高压。否则在输入直流高压时，电风扇或变压器绕组上会形成很大的短路电流，极易将电风扇、变压器烧毁。此外，用直流输入代替交流输入时，所测得的功率值会偏高1%～2%。原因之一是直流输入时元器件上产生的压降较低；原因之二是滤波电容上不存在电网频率的波动，其功耗也低予正常值。这表明，用“直流输入法’’只能获得电源效率的近似值。
倘若手头无现成的直流高压可用，亦可采用简单的桥式整流、滤波的方法，将交流电变成直流高压。例如，对220V交流电直接进行整流、滤波，可获得约300V的直流高压。在测量过程中需要注意两点：第一，交流电的波动应尽量小：第二，此法未采用工频变压器与电网隔离，必须注意安全！
